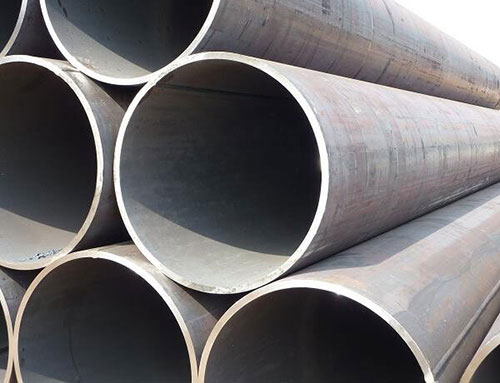

埋弧焊直缝钢管生产工艺流程和机械扩径具体介绍 埋弧焊直缝钢管生产工艺简单,生产效率高,成本低,发展较快。一般焊管用来输送低压流体。可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验,对表面质量有一定要求,通常交货长度为4-10m,常要求定尺交货。埋弧焊直缝钢管为了防止探头磨损,尽量减少探头与焊管直接接触,钢管企业与探伤设备生产研发机构共同设计研究了探靴与探头套的升级改进。在探伤设备的升级中,已有大部分焊管生产厂采用以离线探伤PLC+工控机的控制模式,提高设备控制精度,避免管端盲区,探伤系统大多采用成对探头实现耦合监测,2个探头组成一对,对称位于焊缝的两侧,且触发时间不同。其中一个在重复频率周期时触发,而另一个则延迟1/2重复频率周期才触发。 埋弧焊直缝钢管焊管直径范围在406~1600mm之间,在特殊情况下甚至可以更大,管壁厚度与管径的比值约为0.06~0.08。国外的现代制管技术可以制作壁厚高达100mm的厚壁钢管。工业上用钢板或钢带生产直缝焊管只有几种方法,其原则上的不同在于钢管的成形方法上,成形后钢管后续加工过程基本上是相同的。成形方法原则上取决于钢管焊缝的分布,按焊缝的分布将钢管分为两种基本形式:直缝焊管和螺旋缝管。与此相应,焊管生产分为直缝焊管的生产和螺旋缝管的生产。 埋弧焊直缝钢管生产工艺流程如下:进料——外观检查——机械清理——机械清理——退火——矫直——管头加工——酸洗——中和——水洗——鳞化——皂化——拉拔——检查——切定尺——珩磨——端部加工——矫直——总装——试压——装箱。采用焊缝间隙节制安装来包管焊缝间隙知足焊接要求,管径,错边量和焊缝间隙都获得严厉的节制。直缝埋弧焊钢管在保证电弧稳定燃烧的情况下,1丝应尽可能选择较小电压,以增加1丝电弧的熔深,经焊接试验优化,一般在31~34V范围内较佳,焊接电流较大或焊丝较粗时可选择上限,反之选择下限;后随4根焊丝的电压按依次增大1~3V进行选择,5丝的电弧电压一般在39~43V范围内。焊缝上有延续声波探伤标志的部位,经由手动超声波和X射线复查,如确出缺陷,经由修补后,再次经由无损查验,直到确认缺陷曾经消弭。 埋弧焊直缝钢管的机械扩径利用扩径机端部的分瓣的扇形块沿径向扩张,使管坯沿长度方向以步进方式,分段实现全管长塑性变形的过程。分为5个阶段 1、初步整圆阶段。扇形块打开直到所有扇形块都接触到钢管内壁,此时步长范围内钢管内圆管中各点半径大小都几乎一致,钢管得到初步整圆。 2、名义内径阶段。扇形块从前段位置开始降低运动速度,直到抵达要求位置,这个位置是质量要求的成品管内圆周位置。 3、弹复补偿阶段。扇形块在2阶段的位置开始进一步将低速度,直到抵达要求位置,这个位置是工艺设计要求的弹复前钢管内圆周位置。 4、保压稳定阶段。扇形块在弹复前钢管内圆周位置一段时间保持不动,这是设备和扩径工艺要求的保压稳定阶段。 5、卸荷回归阶段。扇形块从弹复前钢管内圆周位置开始迅速回缩,直到抵达初始扩径的位置,这是扩径工艺要求的扇形块最小收缩直径。 埋弧焊直缝钢管主要应用于自来水工程、石化工业、化学工业、电力工业、农业灌溉、城市建设。作液体输送用:给水、排水。作气体输送用:煤气、蒸气、液化石油气。作结构用:作打桩管、作桥梁;码头、道路、建筑结构用管等。双面埋弧焊直缝钢管阀板由立板、垫板、大圆钢板构成。此种规划的阀板,垫板战坐板可以直接下料成形,而小方钢板则必要工艺人员首要算出下料尺度,此后再按恳求的弧度做出压形胎具,用胎具将小方钢板抑制成形,阀板中间部分为弧形,边际非一立体,那便必要每做一个标准的阀门,就要做一种胎具,不然不能压出所必要的形状。连杆蝶阀蝶阀具有体积老,份量沉,方法灵敏,装拆便利等利益。 埋弧焊直缝钢管连杆蝶阀重要由驱动安装、阀板、阀体、主轴、杆解等零部件组成。阀门的启闭非靠驱动设备驱动主轴股动杆系组织活动,然后完成阀板的掀开和关闭。不论阀门在封闭借非封闭的时分,阀板及其连动部件一直非介质的包夹傍边。赎阀门封闭时,阀板要饱尝介质的全部压力,进而使其连静件引发变形;赎阀门封闭时,阀板又会遭到介质的冲刷,和介质结实所引发的阀板本人的振荡。 沧州志发管道装备有限公司(http://www.czzfpipe.com)以优质的大口径螺旋钢管、大口径厚壁螺旋钢管、大口径无缝钢管等产品服务于广大用户。我公司全体员工将追随时代步伐,致力于创建优良企业。 |
