 铸铁床身铸件铸造方法及质量问题和喷焊修补介绍

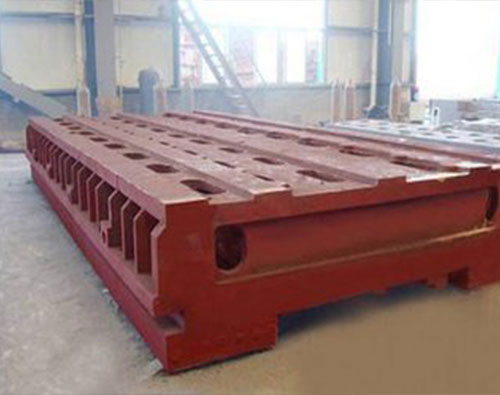

铸铁床身铸件铸造方法常用的是砂型铸造，其次是特种铸造方法，而砂型铸造又可以分为粘土砂型、有机粘结剂砂型、树脂自硬砂型、消失模等等。优先采用砂型铸造，主要原因是砂型铸造较之其它铸造方法成本低、生产工艺简单、生产周期短。当湿型不能满足要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型。粘土湿型砂铸造的铸件重量可从几公斤直到几十公斤，而粘土干型生产的铸件可重达几十吨。铸造方法应和生产批量相适应。低压铸造、压铸、离心铸造等铸造方法，因设备和模具的价格昂贵，所以只适合批量生产。造型方法应适合工厂条件。要兼顾铸件的精度要求和成本
铸铁床身铸件质量问题包括：外观、内在及使用质量。
1、外观质量：外挂是指机床铸件表面是否具有粗糙度、表面缺陷、尺寸偏差、形状偏差、重量偏差；
2、内在质量：是指机床铸件的化学成分、物理性能、机械性能、金相组织以及存在于机床铸件内部的孔洞、裂纹、夹杂、偏析等情况；
3、使用质量：指机床铸件在不同条件下的工作耐久能力，包括耐磨、耐腐蚀、耐激冷激热、疲劳、吸震等性能以及被切削性、可焊性等工艺性能。
铸铁床身铸件喷焊修补：主要是用作镗床的工作台，材质为高强度铸铁，在使用的时候，若用坚硬的工具敲打或碰撞铸铁平台的表面，可能会留下缺陷。修补缺陷可以按喷焊工艺执行，将导轨面预热至150℃以上，完成初步焊粉的喷涂后，将喷涂面加热至900℃-1200℃以上，使焊粉熔化后形成平整面。由于预热及加热时间长，工件受热面积较大，热应力较大，比电弧焊更容易产生裂纹，同时线收缩产生裂纹倾向更大。由于裂纹倾向受喷焊时间、喷层厚度等因素影响，缺陷大小受到一定限制，而且焊补的缺陷需清理干净，由于喷粉中含Fe量比例较高，形成的喷层较电弧焊与母材的颜色更相近。所以机床床身在焊补后还仍进行机械加工。检验平台可作为钳工、铆焊、焊接、检验、测量、划线、装配等多种作业需求的基础平台。
铸铁床身铸件回火后具有哪些好处：能够很好的降低铸铁的脆性，消除或减少内应力，钢件淬火后存在很大内应力和脆性，如不及时回火往往会使钢件发生变形甚至开裂。获得工件所要求的机械性能，工件经淬火后硬度高而脆性大，为了满足各种工件的不同性能的要求，可以通过适当进行回火的配合来调整硬度，减小脆性，得到所需要的韧性、塑性。可以起到稳定工件尺寸的作用。对于退火难以软化的某些合金钢，在淬火后常采用高温回火，使钢中碳化物适当聚集，将硬度降低，以利切削加工，使得加工效果更佳。铸铁检验平台广泛应用在建筑行业、印刷行业、液压设备、建筑行业、铁路机车、仪器生产、电子行业、石油化工、汽车、陶瓷行业、铁路机车、等各个领域。
铸铁床身铸件淬火是将钢加热到临界温度Ac3或Ac1以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下进行马氏体转变的热处理工艺。通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。机床铸件在进行淬火的时候常用的冷却介质是盐水，水和油。盐水淬火的工件，容易得到高的硬度和光洁的表面，不容易产生淬不硬的软点，但却易使工件变形严重，甚至发生开裂。而用油作淬火介质只适用于过冷奥氏体的稳定性比较大的一些合金钢或小尺寸的碳钢工件的淬火。
1、冷铁分为内冷铁和外冷铁，对于尾座体、主轴箱体、工作台的厚大部位，在其内部我们设计了焊接内冷铁架，外部放置石墨冷铁。
2、保温冒口针对铸件上箱的厚大部分，放置不同规格的保温冒口，可以起到较好的补缩效果，且减少金属液用量。
3、对于高大型铸件，我们设计两套浇注系统，上面为一套，中下区域为一套，铁液先充入中下区域的浇注系统，上面浇注系统后进，同时，上面的铁液温度比先浇的要高一些，这样的浇注系统对铸件有很好的补缩效果。
4、铸造工艺模拟对大型铸件的各种预设工艺方案进行模拟，可以避免大型铸件不能先试验在生产带来的风险，可以提高大型铸件的成功率，我厂的105t工作台、78t立柱、87t尾座体、95t主轴箱体都曾进行工艺模拟，起到了为质量保驾护航的作用。
铸铁床身铸件浇筑的注意事项：为确保机床铸件质量、提高生产率以及做到安全生产，浇注时应严格遵守操作要领。浇注人员必须按要求穿好工作服，并配戴防护眼镜，工作场地应通畅无阻。浇包内的金属液不宜过满，以免在输送和浇注时溢出伤人。浇包、浇注工具、炉前处理用的孕育剂、球化剂等使用前必须充分烘干，烘干后才能使用。为确保机床铸件质量浇注时应及时将铸型中冒出的气体点燃顺气，以免由于铸型憋气而产生气孔，以及由于气体的不完全燃烧而损害人体健康和污染空气。对于液态收缩和凝固收缩比较大的机床铸件，如中、大型铸件，浇注后要及时从浇口或冒口补浇。为提高生产率以及做到安全生产，应选择正确浇注速度，即开始时应缓慢浇注，便于对准浇口，减少熔融金属对砂型的冲击和利于气体排出；随后快速浇注，以防止冷隔；快要浇满前又应缓慢浇注，即遵循慢、快、慢的原则。
河北盛鼎机械有限公司铸铁床身铸件、检验平台、铸铁检验平台通过了中国方圆标志认证委员会质量认证中心的质量体系认证，获得了ISO9001国际质量管理标准的认证证书。
|
沈网警备案20040880号
