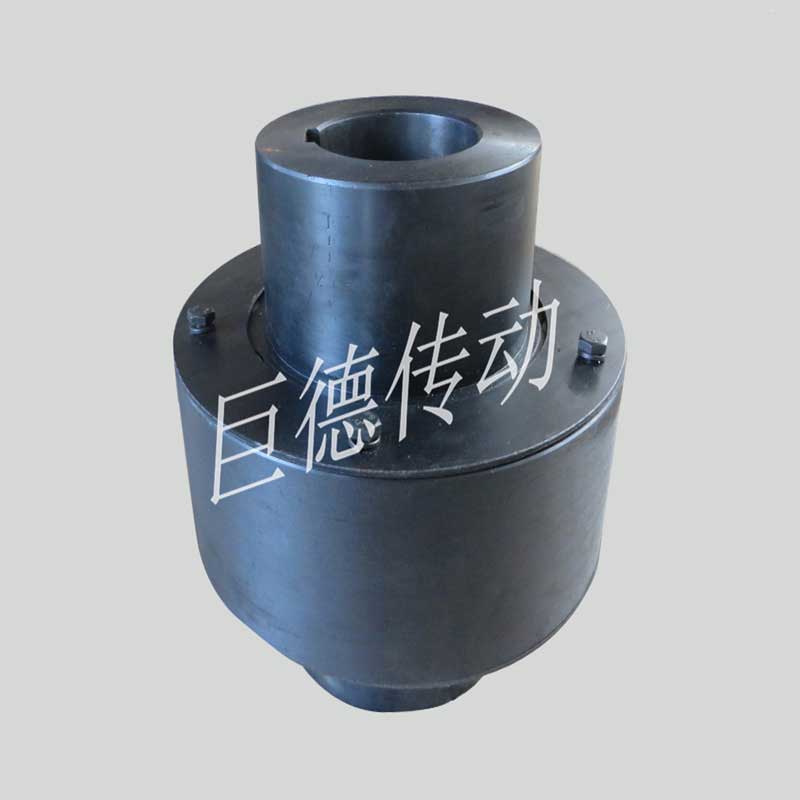

柱销齿式联轴器知识汇总
高柱销齿式联轴器通常采用润滑油润滑，齿面要求连续润滑，润滑油应排泄通畅，否则齿面温度会升高并将积存水分和污垢，润滑油需经高精度滤油器过滤，滤清度小于10微米，某些重要的高速柱销齿式联轴器还可采用集油槽孔的结构，即在外齿轮轴孔内加工出集油槽，在外齿轮齿槽底部钻出与集油槽相通的油孔，利用鼓形齿式联轴器高速运转产生的离心力，将油液喷入内外齿啮合处，使其得到充分润滑。
柱销齿式联轴器保养与润滑
柱销齿式联轴器良好的润滑是柱销齿式联轴器安全可靠运行的必要保证，也是减缓磨损。在齿根弯曲强度和齿面接触强度足够的条件下应以有较大的重合度来确定齿宽，不应盲目增加齿宽，以免使结构尺寸不必要的增加。一般齿宽系数为8-14。最小齿宽应由允许的齿根应力来确定，还要考虑由轴间倾角引起的着力点沿齿宽位移所需要的宽度。
提高柱销齿式联轴器使用寿命的重要途径。齿宽系数影响轮齿的齿根弯曲强度和齿面接触强度，齿宽系数越大，这两项强度越大，齿宽系数影响重合度，在齿宽系数小于一定值的范围时，其值的增大对重合度增加影响较大，而在大于这个一定值时，器值的增大对重合度增加影响变小，对于圆弧鼓度曲线的鼓形齿式联轴器，齿宽还是确定鼓度圆半径也侧隙的参数，齿宽越大，鼓度圆半径越大，联轴器所需要的侧隙也越大，因此，需要以下两点要求：鼓型齿式联轴器的鼓型齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。外齿套齿端呈喇叭形状，使内、外齿装拆十分方便
柱销齿式联轴器的特征是：
一、柱销齿式联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。
二、弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。
三、柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，更换弹性套方便，不用移动半联轴器，具有一定补偿两轴相对偏移和减振缓冲性能。
联轴器厂家是专业生产蛇形联轴器，蛇形弹簧联轴器，弹簧联轴器，蛇簧联轴器，膜片联轴器等产品，联轴器转矩：当一作用力驱动一轴转动时，引作用力与轴半径相乘即为转矩（力*力臂）。抗扭刚度：当物体承受扭力作用时，在其圆周上一事实上会产生扭曲变形，而有关此变形量大小的特性则自然保护区为抗扭刚度，抗扭刚度大表示变形量小，反之抗扭刚度小，则表示变形量大。
|
