 蛇形弹簧联轴器的装配与安装使用
蛇形弹簧联轴器具体的装配过程是按装配要求将蛇形弹簧联轴器组装起来，使蛇形弹簧联轴器能安全可靠地传递扭矩。安装精心找正，控制合理偏差。JSZ型带制动轮蛇形弹簧联轴器虽允许较大的安装偏差，但安装时，亦应在规定值内。
两瓣蛇形弹簧联轴器间的间隙与角向偏差的找正，安装时，每隔90°测量两瓣蛇形弹簧联轴器间的间隙，其最大值与最小值之差不超过0.38mm。
径向偏差找正。用直尺置于两瓣蛇形弹簧联轴器上，每隔90°测量一次，用赛尺检查，其径向偏差不超过0.38mm。
选用合适的润滑脂，注意，油点温度≥150℃，能抵抗离心力作用，具有分离稳定性、无杂质、不腐蚀碳钢和丁腈橡胶的锂基润滑脂较好。
填充足量润换脂，充分的润滑脂对蛇形弹簧联轴器工作十分重要，建议每年检查一次。用干油枪注入润滑脂，直到在孔中有过量润滑脂溢出为止。

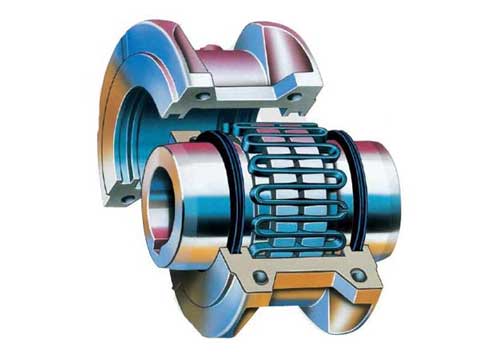

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。
蛇形联轴器的安装使用方法：
1、蛇形弹簧联轴器安装精心找正，控制合理偏差JSZ型带制动轮蛇形弹簧联轴器虽允许较大的安装偏差，但安装时，亦应在规定值内(1)两瓣联轴器间的间隙与角向偏差的找正，安装时，每隔90°测量两瓣凌斯蛇形弹簧联轴器间的间隙，其最大值与最小值之差不超过0.38mm.(2)径向偏差找正。用直尺置于两瓣联轴器上，每隔90°测量一次，用赛尺检查，其径向偏差不超过0.38mm。
2、蛇形弹簧联轴器选用合适的润滑脂注油点温度≥150℃，能抵抗离心力作用，具有分离稳定性、无杂质、不腐蚀碳钢和丁腈橡胶的锂基润滑脂较好。
3、填充足量润换脂充分的润滑脂对蛇形弹簧联轴器工作十分重要，建议每年检查一次。用干油枪注入润滑脂，直到在孔中有过量润滑脂溢出为止。
蛇形弹簧联轴器优点：
1、减振性好，使用寿命长。
2、承受变动载荷范围大，起动安全。
3、传动效率高，运行可靠。
4、噪声低，润滑好。
5、结构简单，装拆方便。
6、整机零件少，体积小，重量轻。
7、允许有较大的安装偏差。
联轴器厂家生产的蛇簧联轴器，膜片联轴器，柱销联轴器，柱销齿式联轴器，齿式联轴器等产品，这些产品用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。 |
