 蛇形弹簧联轴器蛇簧片断裂问题及结构

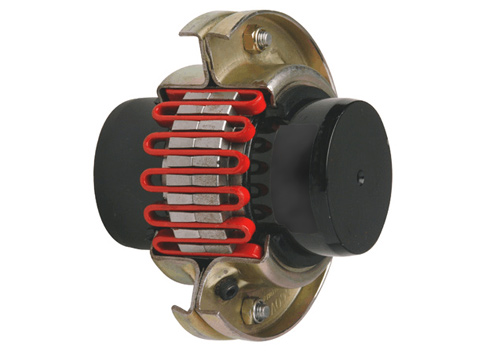

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，蛇形弹簧联轴器以蛇形簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。
蛇形弹簧联轴器的蛇簧片和外齿轴套上的弧形齿面，因形状复杂，因此，制造难度大。蛇簧片制造时，不仅需要有较多专用成形模具，而且尺寸精度上也难达到设计要求。蛇簧的成形，都是在加热状态下，使用模具来达到，然后再热处理，在热处理中，簧片的圆弧处，容易出现微小裂纹等问题。
由于矿井提升机的使用工况是在不断的正、反转起动的冲击条件下工作，而且连接的两轴间有位移的误差，因此若弹簧质量不好，蛇簧片上就会较快出现疲劳裂纹，在反复冲击载荷作用下，裂纹就会扩大，很快断裂，特别在一些超载使用的矿山，蛇簧片的寿命就更短了。蛇形弹簧联轴器在运转时的噪声较大，簧片的安装费时费力，配件的价格高，必须在有润滑条件下工作。蛇形弹簧片在不同载荷下，在未超载前，弹簧片是受弯曲应力，但在超载时，簧片不仅要受弯曲应力，而且要受切虚力。矿井提升机是在频繁的正反冲击的运转状态下工作的，因此簧片很易断裂。
为减少蛇形联轴器的蛇簧片的断裂，应力求做到以下几点：
(1)重视调整连接两轴间的同心度误差、角度误差等，并尽可能比设计要求的值小。
(2)提高弹簧片的质量。特别要注意材质、硬度、热处理质量等，热处理后不应有裂纹等缺陷存在，注意清除簧片和齿角边上尖角和尖棱);提高弧形齿面的加工质量。
(3)合理选用润滑脂，不能用较稀的润滑油，而应用粘度较大的二硫化铝润滑脂。
(4)要控制载荷，不可超载使用;减少制动闻的频繁作用，特别是紧急制动。
蛇形弹簧联轴器特性：
1、联轴器以蛇形弹簧联轴器轴向嵌入两半36%以上。梯形截面的蛇形弹簧联轴器采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使蛇形弹簧联轴器的使用寿命远比非金属弹性元件联轴器(如弹性套柱销，尼龙棒销联轴器)大为增长。
2、两个半蛇形弹簧联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性蛇形弹簧联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。
3、联轴器的传动效率，经测定达99.47%，其短时超载能力为额定扭矩的两倍，运行安全可靠。
4、铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。
5、整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。
6、由于弹簧片与齿弧面是点接触的，所以使蛇形弹簧联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作。
