 弹簧联轴器
蛇形弹簧联轴器特性与固定方式
1、蛇形弹簧联轴器的传动效率，经测定达99.47%，其短时超载能力为额定扭矩的两倍，运行安全可靠。
2、铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。
3、整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。
4、由于弹簧片与齿弧面是点接触的，所以使蛇形弹簧联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作。

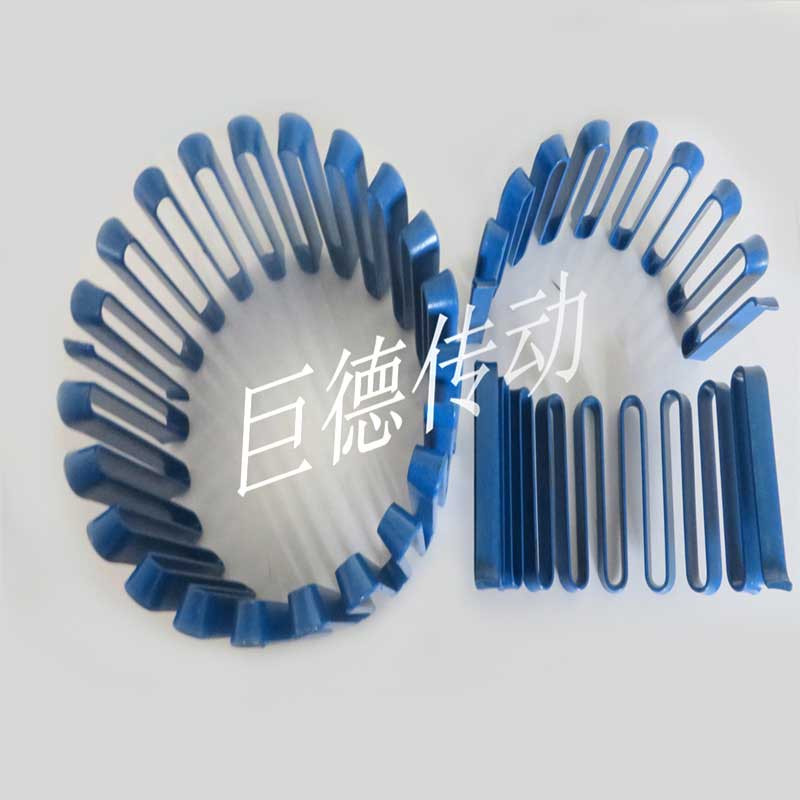

5、蛇形弹簧联轴器以蛇形簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使蛇形弹簧联轴器的使用寿命远比非金属弹性元件联轴器大为增长。
6、两个半蛇形弹簧联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半蛇形弹簧联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般蛇形弹簧联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。
蛇形联轴器固定方式：
1.蛇形弹簧联轴器定位螺丝固定：两个定位螺丝间隙90º对所固定的轴进行锁紧，传统的固定方式，由于螺丝的前端与轴心接触，可能会造成轴心的损伤或拆卸困难。
2.蛇形弹簧联轴器夹紧螺丝固定：利用内六角螺栓拧紧的力量，使狭缝收缩，而将轴心紧紧夹持住。这种方式固定及拆卸方便，而且不会造成轴心的损坏，是一种很常用的固定方式。
3.键槽型固定：适合高扭矩的传动，为防止轴向滑动，通常与定位螺丝固定和夹紧螺丝固定并用。
4.D字孔固定：通常情况下，如果电机的轴是成D字型，如果定位螺丝无法固定的情况下，可以将联轴器的孔处理成对应电机轴大小的D型孔，配合定位螺丝固定，就不用担心打滑了。
5.胀紧套固定：通过拧紧联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定，适用于一些扭力大的步进电机和伺服电机的联结固定，如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器等。
蛇形弹簧联轴器减振性好，使用寿命长，联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器(如弹性套柱销，尼龙棒销联轴器)大为增长。
蛇形弹簧联轴器承受变动载荷范围大，起动安全，两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。
联轴器厂家生产的蛇簧联轴器，膜片联轴器，柱销联轴器，柱销齿式联轴器，齿式联轴器等产品，这些产品用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
|
