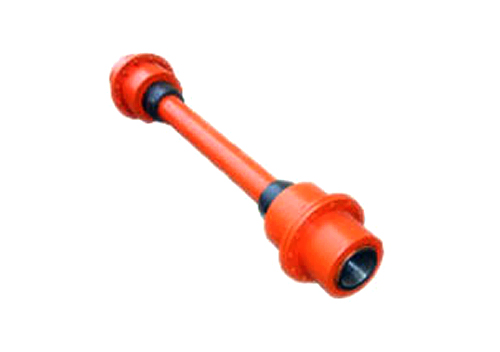

 蛇形弹簧联轴器
蛇形弹簧联轴器的知识
蛇形弹簧是蛇形弹簧联轴器的主要受力部件之一，它的受力情况比较复杂，设计和选型过程中缺乏精确的强度计算方法，安全系数往往取得过大。利用有限元分析软件solidworks，以JS14联轴器，ZB/TJ19023-90为例，对其进行分析，得出蛇形弹簧联轴器构件的应力和应变分布图。通过应力应变图，设计者就能很方便地找到应力危险区，为进一步改进蛇形联轴器的结构设计、减小蛇形弹簧联轴器的重量和减少设计余量提供了理论依据。
通过上面的应力和应变图可以清楚的看到：solidworks软件可以比较精确地掌握零件各点的应力和应变情况，为受力零件的设计提供必要的依据，产品型号：JS、JSB、JSS、JDS、JSJ、JSG、JSZ、JSP、JSA系列蛇形联轴器的半联轴器有应力集中作用，在齿根处产生较大的应力，为延长版联轴器的使用寿命，对危险部位进行一定的工艺处理是必要的。通过对实例的分析，验证了有限元方法的准确性，也反映出蛇簧联轴器在设计中的不足。为蛇形联轴器结构、提高它的性能提供了有利的依据和分析方法。蛇簧联轴器适用各类低速重载的场合，簧片为优质弹簧钢经特定工艺加工而成，半联轴器采用弧形齿面，同事具有径向、角向和轴向补偿能力，且具有变刚度特性，抗过载能力强的特点。适合低转速、短轴距；结构紧凑，装拆方便；减震性好、使用寿命长；允许较大的安装偏差；承受变动荷载、抗过载。
联轴器的固定方式及内容的介绍
（1）紧固螺栓型：是一种传统的方式，低成本。
（2）夹持型：利用沉头螺栓拧紧的力量来使狭缝收缩，而将轴心紧紧夹持住。固定和拆卸方便，而且不会千成轴心的损坏。
（3）分离型：是具有完全分开的轴套，可以不用移动装置而达到固定，拆卸的目的。
（4）半分离型：这种类型一边为夹持型轴套，另一边则采用分离型轴套，先将一边轴心固定在夹持型轴套后，再将装置端的轴心安装聋作哑在分离型的轴套中。
（5）键槽型：是最传统的固定方式，适合较高扭力矩的传动，为防止轴向移动，通常与紧固螺栓型，夹持型并用。
蛇形弹簧联轴器是一种结构先进的金属性联轴器，靠蛇形弹簧片来传递扭矩。其减振性能好，使用寿命长，载荷变动量大，起动安全；传动效率高，运行可靠，噪声低，润滑好，结构简单，装拆方便，允许有较大的安装偏差。蛇形联轴器虽具有如此多的特点和优点，但许多兄弟单位却将之改为。作为蛇形弹簧联轴器的使用单位，我公司并未去效仿，而是精心使用，收到了良好的效果，2台3D-T34/13.5型高压泵从1997年投用以来一直平稳运行。在使用中应注意一下几个方面。
一、安装精心找正，控制合理偏差
蛇形弹簧联轴器虽允许较大的安装偏差，但安装时，亦应在规定值内
（1）两瓣联轴器间的间隙与角向偏差的找正，安装时，每隔90°测量两瓣联轴器间的间隙，其最大值与最小值之差不超过0.38mm。
（2）径向偏差找正。用直尺置于两瓣联轴器上，每隔90°测量一次，用赛尺检查，其径向偏差不超过0.38mm。
二、选用合适的润滑脂
注油点温度≥150℃，能抵抗离心力作用，具有分离稳定性、无杂质、不腐蚀碳钢和丁腈橡胶的锂基润滑脂较好。
三、填充足量润换脂
充分的润滑脂对联轴器工作十分重要，建议每年检查一次。用干油枪注入润滑脂，直到在孔中有过量润滑脂溢出为止。
联轴器厂家生产的蛇簧联轴器，膜片联轴器，柱销联轴器，柱销齿式联轴器，齿式联轴器等产品，这些产品用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。 |
