 沟槽软密封闸阀密封结构设计和测试方法及过程

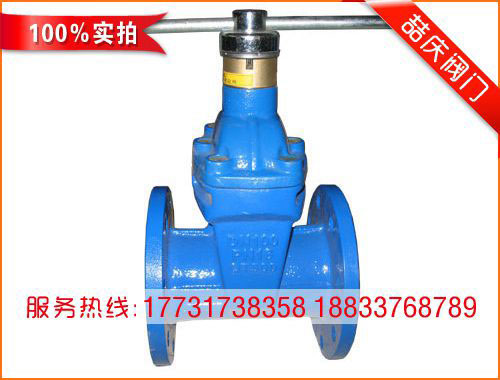

沟槽软密封闸阀具有零泄漏、不易集渣、耐腐蚀深用环氧涂层作为功能性防腐、互换性好和使用寿命长等特点，在供水行业中得到推广应用。沟槽软密封闸阀的闸板与阀杆螺母连接有T形螺母式和整体嵌入式2种结构。T形螺母式结构简单，螺母与闸板有调整间隙，可简化闸板制造工艺，降低要求，但长期使用，会出现T形螺母磨坏闸板橡胶层情况，露出铁芯而导致生锈。整体嵌入式结构复杂，螺母与闸板无调整间隙，闸板制造工艺复杂，同时对各零件的加工和装配精度要求高，但结构可靠，不会出现橡胶层磨损情况。
沟槽软密封闸阀密封结构设计：
阀杆密封采用3道O形圈结构，第3道O形圈可降低压盖处的压力，同时可以实现管道在有介质压力的情况下更换上面2道密封圈与采用填料函结构相比，O形圈密封结构可以有效降低阀门的启闭扭矩。在供水行业不推荐采用填料函结构型式，特别是在直埋式闸阀中，不允许使用，因为填料函结构需要用向外渗水润滑，阀杆密封不能使用含石棉等的材料。O形圈密封结构对阀杆的加工精度和表面粗糙度精度要求比填料结构高，否则会出现切割O形圈情形。阀杆的梯形螺纹宜采用挤压成型，表面硬度高，摩擦系数小。对橡胶材质、工艺和性能的要求是必须符合标准规范，否则橡胶老化会影响阀门寿命。阀杆限位设计成台阶式，须考虑便于第三道密封圈装配，也可设计成组合式。
沟槽软密封闸阀主要零件材料及防护：阀体、阀盖、闸板和骨架芯采用球墨铸铣阀杆采用不锈钢，阀杆螺母采用强度高和耐磨性能好的铜合金，闸板和密封圈橡胶建议采用EPDM，也可直接与空气或水接触的标准件要求采用奥氏体不锈钢，其余部位可用普通碳钢。阀门储运过程中，对于需要特殊包装以防护涂层的，建议采用聚氨酷泡沫作产品包装防护和隔离。两端裸露的法兰孔应设置端盖，以防止污物进入，同时防止阳光或臭氧等加速橡胶密封件老化。
沟槽软密封闸阀制造与使用：国内软密封闸阀制造企业可分三类。第一类是传统闸阀制造企业，以国内销售为主，兼顾国外市场，主要以几个老品牌为主。第二类是给国外贴牌代工的企业，产品以国外销售为主，兼顾国内市场。第三类是国外公司在中国设立的制造工厂，产品设计在国外，国内以生产为主，产品纳入其全球销售网络。供水企业作为阀门的主要用户，在管路系统设计与选型中已逐步采用软密封闸阀。由于软密封闸阀使用寿命长，在此基础上衍生出直埋式闸阀等产品，其连接方式也多样化，除传统的法兰连接外，有沟槽式和承插式等，满足不同使用需要。随着人们环保意识的增强和对自身健康的考虑，饮用水的二次污染问题越来越成为人们关注的热点。而目前我国的供水管路系统中所采用的闸阀多为法兰连接普通硬密封闸阀，这已不能满足人们对供水系统无锈蚀、无污染和无泄漏的要求。
沟槽软密封闸阀测试方法及过程：
1、当常闭电磁阀1通电时，该阀打开，管道中的压力水通过连接管进入膜片控制室下腔，而此时常闭电磁阀2和常开电磁阀均不通电，则常闭电磁阀2处于关闭状态，常开电磁阀处于打开状态，膜片控制室下腔压强增大，而膜片控制室上腔则正进行排空，从而实现膜片控制装置上下腔压强差，由膜片压板带动阀板上升而开启；
2、当常闭电磁阀1断电时，常闭电磁阀2和常开电磁阀通电，管道中的压力水通过闸阀截流后进入膜片控制室上腔，下腔则由于常闭电磁阀2的打开而排空，常开电磁阀关阀，从而使膜片压板靠压差带动阀板下降而关闭；
3、测试系统原理装置设定关闭时间为70s，开启时间为50s，一个循环为2min，记数器在每一个启闭循环记录一次；
4、依据测试设计安排，分别在阀板启闭循环2520次、5000次、10000次、14545次、30676次、41955次、51508次时拆阀解体检查阀板的磨损情况，并依次记录阀板各测量点的磨损情况，阀板测量点分布。
沟槽软密封闸阀在结构及性能方面能够保证使用的可靠性和安全性。随着人们环保意识的增强和对自身健康的考虑，这种无泄漏、无锈蚀、无污染的环保型软密封闸阀将有其广阔的发展前景。软密封明杆闸阀的阀盖和支架连为一体，除了阀杆、阀杆螺母、T形头块、部分螺纹孔和螺栓孔等需要机械加工外，其余均为铸造。此结构密封性能好，降低了装配时均匀拧紧螺栓的要求。在阀体中法兰面上铸有U形槽，内放0形圈，保证阀体与阀盖之间的密封。阀杆密封采用填料式。为了在不影响使用的情况下更换填料，在阀杆和闸板连接螺母的上部装有0形圈。需要更换填料时，如在不能阻断介质的情况下，将闸板向上提起，让连接螺母将0形圈压紧在阀盖的轴孔周围，使阀盖填料函处的压力降低为零，此时便可更换填料函中的填料。沟槽阀门中的止动环是常用的元件，一般为开口式金属环，起限位作用。
沟槽软密封闸阀的闸板整体包覆隔水橡胶，阀体内腔喷涂环氧树脂，阀杆采用不锈钢或铝青铜等材材，解决了因阀门锈蚀污染流通介质的问题。包覆闸板的橡胶可以根据流通介质的性能选用。阀门连接部位均是铸造成形，因而对铸件的工艺要求较高，既要求铸件的外观质量好，又要保证铸件的形位公差和尺寸公差达到图纸要求，如阀体中法兰平面与阀体通径轴线平行，阀盖的下法兰平面与阀盖轴孔轴线垂直，以及相互两件的连接螺栓孔位置和尺寸等均应符合图纸中的公差值。
上海喆庆阀门有限公司（http://www.shzqfm.com）生产的软密封闸阀、沟槽阀门、沟槽过滤器等产品，利用弹性闸板产生微量变形的补尝作用，达到良好的密封效果。产品已销往美国、韩国、越南等国家和地区。得到用户的广泛赞誉和信赖。 |
