 供应三维柔性组合工装夹具
三维柔性组合工装夹具的特点及选用
三维柔性组合工装夹具的特点：
柔性组合夹具通常简称组合夹具，是工装柔性化的典型代表。柔性组合夹具是一种标准化、系列化、通用化程度很高的工艺装备，它是由一套预先制造好的各种不同形状、不同规格、不同尺寸、具有完全互换性的标准元件和组合件，按工件的加工要求组装而成的柔性夹具。它可以拆卸、清洗，可重新组装成新的夹具，其应用非常普遍，尤其适合于多品种、小批量的生产。由于柔性组合夹具的平均设计和组装时间是专用夹具所花时间的5%-20%，可以认为三维焊接夹具就是柔性夹具的代名词。柔性组合夹具的特点主要有：
(1)精度高。柔性组合夹具的元件具有较高的尺寸精度、几何精度、较高的硬度和耐磨性，这种精度将会反映在用户所制造的产品中。对于2m左右见方的大型工件，在采用合理的方案夹持后，夹具的平面度、直线度、平行度、垂直度可以控制在±0.2mm以内。
(2)通用性强，可重复利用。柔性组合夹具是在夹具元件高度标准化的前提下发展起来的，具有完全互换性。元件的平均使用寿命可达15年以上。柔性组合夹具的组装如同搭积木一样，由于它拼装起来变化多，夹具结构型式变化多种多样，能满足各种零部件的加工要求。
(3)适用范围广。柔性组合夹具适用于机械制造业中的车、铣、刨、磨、镗、钻等工种，在划线、检验、装配、焊接等工种也得到广乏应用。
(4)生产成本低，生产效率高。柔性组合夹具用后拆散，元件可以继续使用，这样不但能减少夹具库存和夹具报废导致的浪费，而且能节省夹具制造的时间和费用，从而降低生产成本，提高劳动效率。
犹如人体的血管一样，导管是现代军机、民机上最重要生命线，它将各种介质输送到发动机、起落架、座舱等各部位，满足飞机燃油、液压、环境控制等系统的各种需求。以一架配置两台发动机的军机为例，导管的数量超过2000项，其中有25%-35%为焊接导管，导管制造技术已经成为现代飞机研制的关键技术之一。
为什么选用三维柔性组合工装夹具？
在机箱、机柜、扳金制造业里，数控折弯机、数控打孔机使这行业前期的零部件制造得非常精良，可是在组合焊接上缺乏一种较为先进能与之匹配的焊接平台。三维孔系组合焊接工艺装备的推出正好填补这一空白。
三维柔性工装夹具的使用原则?

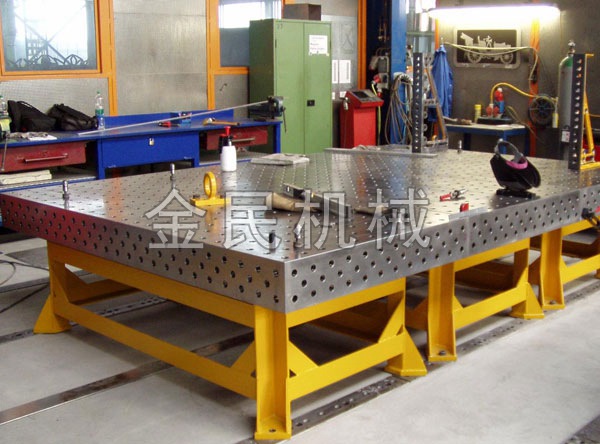

工作平台，首先选用工作平台的高度，高、中、低可以任意选用其中一种，视焊接件的重量；如承重0.5T- 1T以上可以选用框架式安装架，如为焊接方便，也可选用深降式的安装机构，工作平台可以单块使用，也可选用多块连接一起使用，如工件超大、超长也可以在地面打地基安装轨道，多块或十几块装配在轨道上使用。
方箱的使用方法?
方箱立在工作平台上作为主体支撑件使用，也可以由长短方箱连在一起装上支撑脚作为基础件使用，也可与工作平台连接为平台扩展面使用。
支撑角铁的使用：
立着装量标准角度，也可以作压紧件和定位件的基座与平台的侧板安装，可起扩大平台的有效宽度和长度。
压紧件有哪几种基本方式?
压紧件有三种基本方式：1.垂直压紧；2.水平压紧；3.45度压紧(对平台而言)，所谓固定式和可伸缩式，只是它的压紧有效距离不同而已，有螺纹套的压紧件可固定在任何一个孔位为基点进行压紧。
泊头市金民机械制造有限公司主要产品有三维柔性工装夹具、固定式压紧器、铸铁T型槽平台、大理石T型槽平台、花岗石T型槽平台、T型槽弯板、镁铝宽座直角尺、大理石偏摆检查仪、光滑环规、磁性V型架、叉车配重铁、机床床身铸件等产品。我司愿为您提供高质量产品及服务，持续为您创造价值。在平等互利的基础上同国内外的客户建立长期友好的贸易关系，热烈欢迎中外客户来电来函洽谈业务！ |
