 下置式斜楔的设计要点及模具制作效率的关键因素有哪些
模具制作效率的关键因素有哪些？不妨一起来了解一下吧。在制作过程中需要注重的不仅仅是模具的制作效率，关键还在于其使用寿命，也就是品质。因此必须要注重效率的同时，注重品质的打造。而影响其效率的首要因素就是材料的选择。在市场上能够做这类产品的材料有很多种，而在选择材质的时候既要考虑到其效率，成本以及使用寿命，关键还要考虑到其是否容易修复，是否选用了合适的斜楔机构进行辅助也是影响模具制作效率的原因。次要因素则是冷却过程，冷却对于该产品的设计其实是很关键的。钻孔式冷却需要专门将管线装设在需要被冷却的空间。而为了能够确保其生产控制更为有效，因此往往会有多个独立的冷却去。尤其是对于排出热量最多的底部和颈部，尤其是需要冷却。此外影响其制作效率的因素还有切坯口，对于这个口的设计深度会影响到其制作的效率。不仅如此，排气也是影响其制造的关键所在。在制作过程中，为了能够使得气体可以迅速的排出最经济的方式就是通过纹理处理的方式来加速排气。

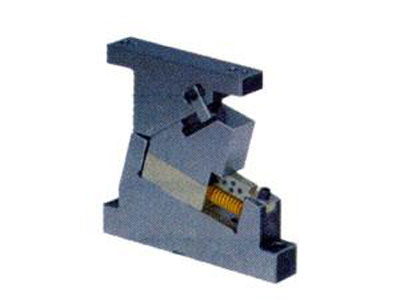

斜楔机构如下置式斜楔设计要点：（1）确定工作斜楔结构尺寸。要按照企业结构标准进行结构设计，力求结构尺寸尽量紧凑，在达到和满足斜楔设计要求的前提下，注意斜楔滑块初始状态下，力的作用线是否超出滑动面，驱动面初始接触面长度最小不能低于50mm，工作面只要满足修边翻边镶块固定需要即可，总之，结构要求简单紧凑。（2）斜楔基准点的确定。斜楔如吊装斜楔基准点设定要点为：找一点与冲模中心发生关系，这一点必须是滑块与驱动块间公共基准点，便于制造和检测，滑块与驱动块的基准分别通过尺寸链与这一点发生关系。随着数控加工技术的普及，斜楔基准点的选择可以多样化，方法不是唯一的，总之有利于模具设计和加工均可。
汽车大型覆盖件由于形状复杂，空间曲面多，制件上很多孔的冲裁加工方向都不在垂直方向，当制件加工方向必须倾斜时，就要采用斜楔机构如悬吊式斜楔机构。常规悬吊式上置斜楔强制回程组件安装于斜楔滑块的两侧，也可以起到强制回程的作用，但是占用两侧空间较大，不能实现紧凑的机构，同时也影响周边部件的强度，且这两种强制回程组件，安装调试复杂，成本较高。为满足强制回程的目的，且又能节约两侧空间，便于增加新的工作内容，特介绍此种侧抽式强制回程组件，该斜楔强制回程部件的主要包括：强制回程杆、斜楔滑块，当斜楔滑块的回程弹簧失效时，强制回程组件可以保护斜楔机构不被损坏。当工作时：驱动块和强制回程杆固定于上模座，为斜楔机构工作完成状态，当弹簧部件失效时，强制回程杆会带动斜楔滑块沿着回程滑道的斜面向左运动直至工作部件完全脱离工作。由于要把垂直冲压力改变方向，所以斜楔形式必须根据计算来设计，并根据制件上不同的孔位采用相应的斜楔机构如上置式斜楔。模具投入使用以来，已生产了10多万件合格零件，经济效益显著。
泊头市德晟机械制造有限公司在客户的信赖中成长，在市场的需求中创新，精益求精，生产悬吊式上置斜楔机构、正装斜楔机构、悬吊式上置斜楔，拓展进取并竭诚与各界同仁携手并进、共赢发展、再创成功、共享未来。
|
