 悬吊式斜楔应用在模具维修以及冲模的安装调试过程中
模具维修的几个问题解决办法，安装与调校冲模必须特别细心。因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。无限位装置的冲模在上下模之间应加一块垫木板：冲头使用前应注意，用干净抹布清洁冲头。查看表面是否有刮、凹痕。如有，则用油石去除。及时上油防锈。SolidWorks软件作为当今主流的三维通用造型软件，可以方便地实现复杂实体三维造型、复杂装配和生成工程图.随着制造业信息化进程的逐步推进，此软件也越来越多地为用户所使用。SolidWorks软件有易学易懂、操作简便和功能强大等特点.但由于它是国外的开发软件，没有根据我国的零件标准和设计习惯而特别开发，导致其在我国零件标准化设计方而功能医乏，设计者在运用SolidWorks软件开发设计一些尺寸不同而结构相同的常用标准件及斜楔机构时，往往还需要运用其他三维软件重复设计，使零件产品设计效率低、开发周期长。

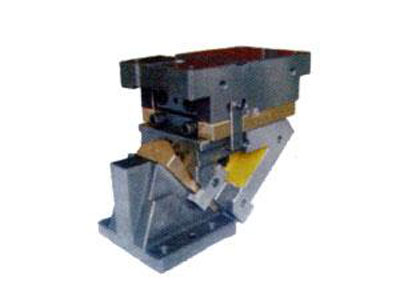

悬吊式斜楔机构由滑块、保持块和驱动块组成。斜楔滑块和保持块安装在上模座上，驱动块安装在下模座上。斜楔的上模带动保持块和滑块向下进行冲压运动，当滑块与驱动块接触时，驱动块驱动滑块在导滑轨道内完成冲压加工过程。两种悬吊式斜楔典型模具结构的装配模型抽象简化的过程，在经过模型拆分、抽象简化、重新组装后得到了相同的装配部件简化结构。其它不同工艺要求和使用场合的吊装式斜楔，也可以通过相同的方法抽象简化成同一个装配部件简化结构。由此可以得出，吊装式斜楔机构如上置式斜楔能够进行产品的配置设计，是一种可配置产品。后侧围外板侧整形斜楔结构在生产过程中，此种斜楔结构稳定性及精度要高于第一种斜楔结构，可靠性较好，主要存在问题是由于此种斜楔结构比较大，斜楔结构所需驱动力及回程力较大，此处采用机械式驱动，容易导致驱动块1处导向磨损严重，此处整形深度比较深达到130mm，整形量较大，对整形块压料要求较高，当斜楔结构导向发生磨损时，会造成此处整形研和变差，导致整形起皱及整形不到位问题，目前主要是采取定期更换导板的方法，确保斜楔结构的精度及稳定性。
冲模的安装与调试。安装与调校冲模必须特别细心。因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。无限位装置的冲模在上下模之间应加一块垫木板。在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。一般冲裁模先固定下模(不拧紧)后再固定上模(拧紧)，压板T型螺栓均宜使用合适扭矩扳手拧紧(下模)，确保相同螺拴具有致而理想的预加夹紧力。试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3～５次确认模具运作正常后再试冲。调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置、斜楔机构如下置式斜楔的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求，才能交付生产。在冲模加工工程中可能会出现冲压毛刺，毛刺一般是由于模具间隙过大或不均匀，需要重新调整模具间隙。模具材质及热处理不当，产生凹模倒锥或刃口不锋利，应合理选材、模具工作部分材料用硬质合金，热处理方式合理。冲压磨损，研磨冲头或镶件。凸模进入凹模太深，调整凸模进入凹模深度。导向结构不精密或操作不当，检修模具内导柱导套及冲床导向精度，规范冲床操作。
泊头市德晟机械制造有限公司采用科学工艺管理、配以严格质量体系、依靠丰富加工经验确保生产出一流的产品，素以交货及时、质量可靠、服务高效得到广大客户的认可，主要生产吊式上置斜楔机构、悬吊式上置斜楔机构、正装斜楔机构。
|
