 下置式斜楔机构的发展及斜楔机构在冷冲压制件的应用
斜楔机构由于机构独特，种类繁多，受力及运动分析复杂，在实际生产中掌握其设计使用方法是其一大难点。在汽车出现之初，国外的一些汽车公司就对覆盖件斜楔机构模具技术做了一定的研究和应用。而后在1978年，西德学者分析了斜楔模具在现代大规模生产中的意义，阐述了几种典型的斜楔机构，分析了其受力、工作情况和设计流程。此后，国外对于斜楔模具的理论进行了更深入地研究，并在实际生产中得到了应用，获得了很好的经济效益。模具的斜楔机构如下置式斜楔机构是将冲压机床垂直的上下运动转化为一定角度的倾斜运动，完成加工任务后，斜楔滑块需要依靠弹簧使其回到原位置，弹簧具有一定的使用寿命，如果弹簧失效的话，斜楔机构就不能在工作完成后回到预定位置。
在冷冲压制品生产中，对于制件侧面的冲孔、切边、切凹口、凸缘的向内弯曲或侧面进行压花加工等，使用普通的曲柄压力机，由于滑块运动方向的限制，加工起来就比较麻烦。为完成和实现对其的加工有三种方案可以选择：一是分工序加工；二是增加额外的动力来实现加工所需；三是在不额外增加动力来源的情况下，采用斜楔如吊式斜楔运动机构来完成。这样，模具机构紧凑，又能够减少加工工序，减低生产成本。由此可见，研究采用冲压模具中的斜楔运动机构，确定相关的力及位移关系，实现模具的快捷设计与生产是十分必要的。
依照冷冲压制件局部加工方向及加工制件精度的要求，设计冲压模具斜楔机构如上置式斜楔机构时，首先，选择在满足冲压力要求的基础上选用合适的曲柄压力机，在选择曲柄压力机时要密切注意其工作台面的大小，由于模具中增加了斜楔运动机构，要求设备的工作台面尺寸相对较大，应按照其工作台面的大小及模具与其对应的斜楔运动机构尺寸关系来设计与布置斜楔运动机构。其次，设计斜楔运动机构时，由于把冲压垂直方向的力改变为侧方向的力，位移与滑块的运动具有相应的对应关系，须考虑冷冲压制件放入与取出时的操作，保证操作人员的安全，还要考虑施加给滑块运动方向的分力，也就是完成工件成型或冲裁所需的力是否达到要求，然后在满足所使用曲柄压力机的固有行程间条件下，调整并确定滑块的移动量，确定各部件的结构与尺寸，从而完成斜楔运动机构的设计。

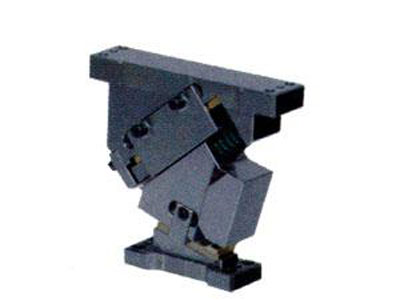

泊头市德晟机械制造有限公司生产可根据客户的要求进行设计、开发和生产悬吊式斜楔、正装斜楔、正装斜楔机构，斜楔机构是通过斜楔和滑块的配合使用，变垂直运动为水平运动或倾斜运动的机械机构。斜楔也称主动斜楔，工作中起施力体作用。 |
