 斜楔机构的自锁及吊装斜楔机构的基准点设定
斜楔夹紧是工程中经常使用的机构，尤其常用于夹具中。夹紧机构一般要求能够自锁，即，当原始力撤除后，斜楔机构在摩擦力作用下仍能保持其夹紧状态而不松开。但是，上述事故中，作为斜楔原始力的螺纹拉力失效后，却导致整个夹具的失效，这是为什么呢，可以从斜楔自锁条件的得出探究其原因。
虽然压块、斜楔的楔角满足自锁条件，但U型块存在向后翻倒的趋势，就必须对U型块作受力分析，考察U形卡与斜楔之间的最大静摩擦力能否使U形卡平衡，计算结果表明螺纹在平衡整个斜楔机构中必须受力，因此，螺纹被破坏后，使整个机构失去平衡，造成事故。所以，我们在设计吊装斜楔机构自锁时，要全面分析“夹具—斜楔—工件”系统的平衡，不能简单套用斜楔自锁条件。
目前，汽车覆盖件模具越来越向着多工序复合、高度复杂化方向发展。当某些制件的冲压加工，因形状，竖直的冲压结构解决不了型面的冲压间题时，就应采用斜楔机构，靠压床滑块的竖直运动，通过斜楔机构转化成任意角度的斜向运动，完成倾斜方向的冲压加工。斜楔结构的设计及尺寸标注，因有一个斜面或两个斜面间的相对运动，从而使尺寸注法很多。目前斜楔机构的尺寸标注，还是延用传统的标注法，尺寸基准不是在斜楔和滑块的导滑面上，而是在其它直面上。所以各零件装配后，斜楔机构如下置式斜楔机构就没有准确位置，这一问题是模具设计时尺寸标注不合理引起的，它一直影响着模具的加工质量。为解决这一问题提出一种斜楔机构系统基准点设定的新方法。
斜楔机构系统基准点设定方法的要点：（1）在产品制件内设一点，它是三维空间点，与产品制件的三个坐标轴方向有明确的尺寸关系。该点用来定义斜楔机构的基准点。（2）斜楔机构加工时，因斜楔、滑块及滑块底座之间有明确的尺寸关系，所以加工中以各基准点为基准，加工后直接保证斜楔机构中条件的配合关系及位置尺寸。（3）在斜楔机构如上置式斜楔中，斜楔和滑块上各设一个基准点，对某些斜楔机构而言，这两个基准点可以统一，这两个点分别称为斜楔基准点和滑块基准点。斜楔基准点和滑块基准点，分别和斜楔机构基准点设有明确的尺寸关系，因此斜楔机构相互位置尺寸明确了。（4）斜楔单件的尺寸标注完全以斜楔基准点为基准标注，滑块单件的尺寸标注完全以滑块基准点为基准标注。斜楔机构中，斜楔、滑块、滑块底座的尺寸标注基准统一，通过斜楔、滑块基准点，斜楔、滑块及滑块底座之间的尺寸链有明确关系，有利于设计统一基准。

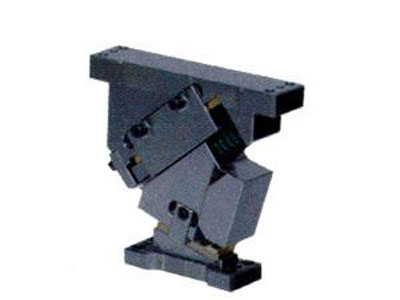

泊头市德晟机械制造有限公司在客户的信赖中成长，在市场的需求中创新，精益求精，生产悬吊式斜楔机构、悬吊式上置斜楔、悬吊式斜楔，拓展进取并竭诚与各界同仁携手并进、共赢发展、再创成功、共享未来。 |
