 波形膨胀节的设计与应用效果
波形膨胀节作为一种能自由伸缩的弹性补偿元件，在石油石化行业得到广泛应用。膨胀节的性能指标要求较多，而每个波形参数对其性能都有不同程度的影响$如何在众多参数中选择合理的数值标准，分析了波壳壁厚、波高、波纹管层数、波数、波距等波形参数对膨胀节性能的影响，总结出较好的设计方法$并以实例说明膨胀节设计要点及方法的可靠性，在多次应用中收到了良好的效果。
波形膨胀节（以下简称膨胀节）作为一种能自由伸缩的弹性补偿元件、由于工作可靠性能良好、结构紧凑等优点、在石油化工、冶金、电力、核能等部门得到广泛应用。
根据工作环境，分析膨胀节主要性能指标膨胀节的主要性能指标有补偿量、轴向刚度、耐压强度、平面稳定性及疲劳寿命等，而这些性能指标在不同工作环境所表现的重要程度是不同的在一般情况下，波纹管的设计主要是以补偿能力为主要控制因素)而对其它情况，如炼油厂催化裂化装置能量回收烟机机组进出口管道系统就必须限制管道作用在烟机上的力及弯矩，以免烟机偏离对中状态而产生运转异常，损伤机器这时轴向刚度为主要控制因素)而对一些高压管道由于内压较高，其平面稳定性及耐压强度为主要矛盾)对固定管板换热器上的膨胀节，一般要求轴向刚度尽可能小，因而在进行设计时应当具体问题具体分析，找出所要解决的主要矛盾。
波形管膨胀节的应用效果
催化裂化装置能量回收烟机机组出口处膨胀节失稳，该处膨胀节原设计采用整体成型大波高膨胀节，每到检修周期更换一次，此次没到检修期限即发生失稳在处理这次紧急情况的过程中。我们应用本文表，的分析对实际情况进行了研究定采用小波高以增加稳定性，采用多层以减小刚度，最后通过计算(即本文实例计算)，结合标准，选用了整体成型多层小波高膨胀节针对多层膨胀节制造质量难以保证的问题，我们严格进行产品现场验收及安装质量控制工作，该膨胀节投用至今，已超过两个检修周期，一直使用正常。
另外，在其它膨胀节的设计工作中，我们多次应用本文的分析，既提高了设计的速度，又满足了使用要求，收到了良好的效果。
(1)通过分析各波形参数，总结出各参数对膨胀节的影响规律。
(2)从实例计算看出，波纹管的设计虽然繁琐！但只要找出所要解决的主要性能，所示的参数与性能的关系，结合制造厂的模具状况，很快能设计出合理的产品。
(3)对大直径低压力膨胀节，确定波壳厚度的主要因素不是压力，而是抗失稳能力。

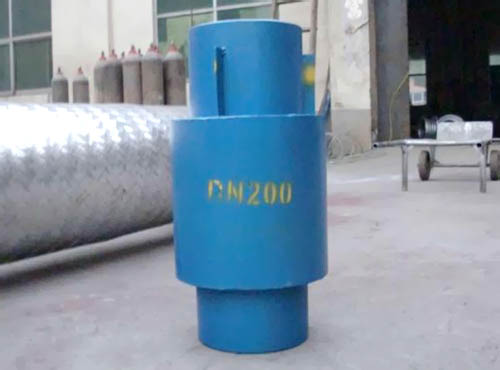

沧州中久机械设备有限公司（http://www.czzjjx.com/）金属波纹膨胀节，金属波纹管膨胀节，金属膨胀节，非金属膨胀节，直埋式波纹膨胀节等，膨胀节厂家说作为一种能自由伸缩的弹性补偿元件，具有工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。在容器上采用的膨胀节，有多种形式，就波纹的形状而言，以U形膨胀节应用得最为广泛，其次还有Ω形和C形等。而在管道上采用的膨胀节就结构补偿而言，又分为万能式、压力平衡式、铰链式以及万向接头式等。
|
