 无缝弯头
芯棒挤压法推制无缝弯头
无缝弯头推制原理
芯棒挤压无缝弯头，是在专用的热推机上进行的，它通过热推机的二只油缸推动管坯，经过套在管坯外径上中频加热，感应圈进行加热，最后经过牛角芯棒挤出。
由于受推制力及型芯阻力的作用，使管坯产生周向扩张和轴向弯曲的联合变形，将小直径的管推制成弯头。变形后坯料与弯头的厚度一致，只是坯料的长度缩短，从而增大弯头的径向尺寸。根据塑性变形体积不变的原则，则长度上的压应变和径向的拉应变大小相等，方向相反，这样经推力和芯棒阻力就推制成弯头。
牛角芯棒是推制弯头的关键部位，它直接影响产品的质量，它的设计原则是符合毛坯加热变形的要求。
弯头厂家讲述材料选择型芯是在高温及摩擦状态下工作，要求材料红硬性、耐磨性要好。我们采用的是中频加热，如选用磁性材料，一经加热就会磁化变形，并改变磁化物性，产生磁化伸缩，如果再叠加直流磁场和高频磁场会产生振动，这样在选材时要避开上述现象，应选具有良好红硬性、耐磨性和抗磁性的材料，Cr25Ni20SiF2符合要求应首先选用。
2.2型芯形状设计在没有弯曲变形之前，应有一段扩径变形过程，如果没有这一过程，坯料直接进行弯曲和扩径联合变形，若扩径量小，则坯料外侧有翘曲的趋势；若扩径较大，则可能有开裂现象。为解决这一矛盾，在弯曲变形前加一扩径过程。型芯从开始变形到终端20mm处都是椭圆。
随着计算机的不断发展，有限单元法及相关软件汇〔的不断完善，在很多行业得到普遍的应用基于这种情况，利用计算机资源，借助有限元软件常用的是美国的，法国的，以及美国的等对管件和管网系统进行受力分析，从而得到准确的解析解。虽然这方面的工作做了很多，但没有一个令人满意的模型和载荷施加，更没有对结果进行相关的验证。很多模拟都是针对某一管径，某一材料的管道进行模拟计算，没有给出一个通用的算法和结论，很难直接应用到工程实际。这种模拟方法复杂，不便被工程人员使用。虽然有很多相关的研究，但没有发挥出他的价值。即使很多模拟都是合理可信的，但对于供热行业而言，同时受到多种载荷的作用，关于这些载荷同时作用的模拟却非常复杂，目前很难找到能直接应用的模拟成果。基于以上原因，对大口径直埋供热弯管深入系统的研究具有重要的的工程应用价值，也是现形势下急需解决的一个工程技术问题，也符合城市集中供热管网改造和"十一五"规划总体原则安全、节能、经济的要求。

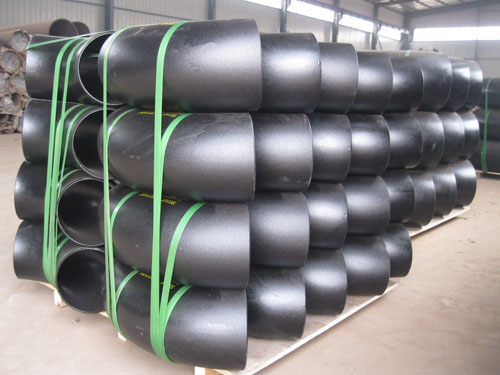

盐山县鑫茂管件制造有限公司对弯头产品的分类有对焊弯头，碳钢弯头，焊接弯头，冲压弯头，国标弯头，高压弯头等产品，弯头是改变管路方向的管件。按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。弯头的材料有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等。与管子连接的方式有：直接焊接（最常用的方式）法兰连接、热熔连接、电熔连接、螺纹连接及承插式连接等。
|
