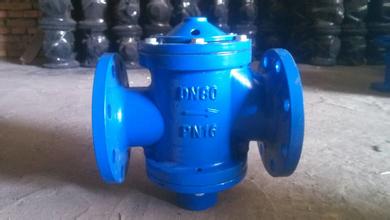

 自力式流量压差控制阀
自力式流量压差控制阀的流量控制及应用
自力式流量压差控制阀在大型管网上应用可以使流量分配工作变得简单便捷。尤其多热源管网，热源切换运行时不会对用户流量产生影响。但对于交流量运行的管网不可采用自力式流量控制阀。在热源主动变流量的情况下，近端回路维持流量不变，而远端回路流量会严重不足。在热用户主动交流量的情况下，用户主动调小流量时，流量控制阀会开大阀门，尽量维护原流量，直到全开失效为止。用户主动调大流量时，流量控制阀会关小阀门，直到全闭失效为止。亦即只有流量控制阀失效，用户主动的流量要求才能实现。
自力式流量压差控制阀的主阀前设置一个流量孔板，导阀感测、比较孔板前后压差，如压差大于设定压差，意味着流量超过设定流量，导阀控制主阀做关阀动作。如感测压差小于设定压差，则意味着流量小于设定流量，导阀控制主阀做开阀动作。
导阀上的设定压差可调，调大调小设定压差，可以调大调小设定流量。由于孔板流量计的流量压差对应关系受到前流态影响极重，如果要求流量精度达到10%,则必须阀前有10倍管直径以上的直管段，而这一点工程实际中极难保障。另外这种阀出厂后的流量可调范围很小，在保持流量精度的前提下，流量可调比不会超过2:1。
自力式流量控制阀是一个依靠自身介质的压差为动力，自动控制流量的元器件，具有能够衡定流量的功能，可用来彻底解决水力失调问题。自力式流量控制阀安装简单，调节方便；使用中节能成效明显，节电25—30%，节煤15—20%，增加供热面积25—30%。有利于稳定运行，提高供暖质量。在混水系统改造中，经过水力计算，根据供暖面积、循环流量以及供热管径等因素选择安装了相应的流量控制阀，根据温度调节流量，利用自力式流量控制阀的独特功能稳定了混水的压力、流量和温度，保证了各个混水站之间的流量平衡与调节，实现了平衡运行。
自力式流量控制阀安装时，介质流动方向应与阀体的流向箭头一致；安装后根据与其串联管路的需求设定流量；检查阀门两端的压差是否在工作压差范围；尽可能避免阀门在最小流量状态下工作；弹簧罩上没有排污螺钉，应定期排污。
自力式流量控制阀可按设计或实际要求设定流量，能自动消除系统的压差波动，保持流量不变。自力式流量控制阀克服系统冷热不均现象，提高供热（供冷）质量。自力式流量控制阀减小系统循环水量，降低系统阻力。自力式流量控制阀减少设计工作量，不需要对管网进行繁琐的水力平衡计算。
自力式流量控制阀从结构上说，是一个双阀组合，即由一个手动调节阀组和自动平衡阀组组成。手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。
