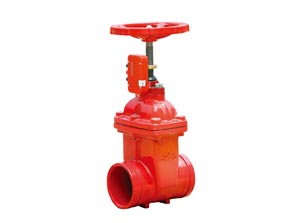

 沟槽闸阀的应用范围及特点、结构设计
沟槽闸阀通常有单闸板、双闸板、楔式、平行式等结构设计，其中楔式双闸板(Z42、Z62系列)及楔式弹性闸板(Z40、Z60系列)应用最为广泛，前者关闭时闸板自动吻合两侧阀座，自动补偿楔角的加工位置误差；后者则依靠闸板中部的弹性槽，靠阀杆的轴向推力补偿楔角的加工位置误差，两者均达到较好的密封效果。
一般闸阀往往在通水冲洗管过后即因外物诸如水泥块、铁屑等杂物淤积于阀门底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与管道相同的平底设计，不易造成杂物淤积，使流体畅通无阻。
阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何时候加工即可保证阀门的密封性。
阀板采用高品质的橡胶进行了整体内外包胶，欧洲一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，且橡胶与球墨铸铁阀板接着牢靠，不易脱落及弹性记忆佳。由于阀杆与阀盖采用三道“O”型环密封圈密封设计，可减少开关时的摩擦阻力，大幅度减少漏水现象及可以不停管路内介质流动进行了更换密封圈。
沟槽闸阀从全开到中间开度，阀门的流阻较小，接近全闭时，流阻急剧增加。较大的范围内，流阻变化较小，在接近全闭时，流量变化较大，一定不要在阀门接近关闭时使用，这时很难进行流量的微调。阀门若开度极小，开口处的流速极快，会使闸板下侧产生气蚀，并伴有激烈的振动和噪声，长时间节流运转，往往会使阀体和闸板的金属发生气蚀。
沟槽闸阀工况若处在中间开度，阀板因为是靠两侧的导轨支撑，全闭时配合紧密，而中间位置时，阀板与导轨间隙大而产生振动。因此，即使在气蚀发生率较低的区域，长时间使阀门节流运转，导轨也会发生畸形、磨耗或损坏，且由于阀座不是全面接触，而接触部位表面压力很高，往往会产生咬蚀或粘连，因此，不宜用于流量控制。还要注意，闸阀在小开度时，流量变化大，如果对阀门紧急启闭，会造成压力急剧上升或产生负压，特别是关阀门时水锤的产生。
沟槽闸阀使用历史最久，至今世界各国仍在应用，特别是DN300mm以下，在各类阀门中仍占主导地位。其特征是阀板前后压差使阀板强制压在出口右侧的阀座上，密封性较好，且全开时，由于阀板不留在流路上，压力·中国建材网-建材一点通·排名三甲，傲视同行损失小。用于切断管道中介质。
其缺点是操作力矩大，操作时易使阀体、阀杆损坏，特别是大口径闸阀。外形尺寸和重量也大，DN1000口径闸阀约3200mm高，需要四个人操作，所以闸阀一般使用在小口径，即DN500以下使用。
|
