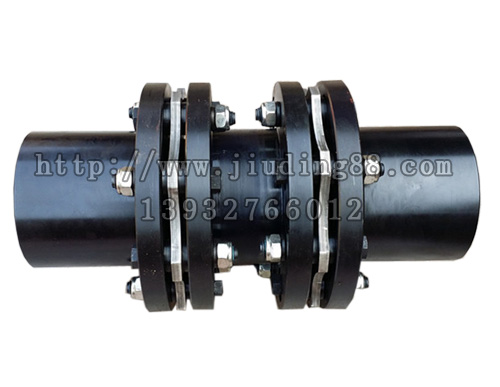

 宁夏JMI型带沉孔膜片联轴器
JMI型带沉孔膜片联轴器特性及安装方法
JMI型带沉孔膜片联轴器主要靠联轴器中间的弹性金属膜片来传递两轴之间的转矩，具有减振吸振、无磨损、无需维护的优点，是当今替代齿式联轴器及一般联轴器的理想产品。
JMI型带沉孔膜片联轴器主要特性：
1、带沉孔膜片联轴器适应高温（-80+300）和恶劣环境中工作，并能在有冲击、振动条件下安全动行。
2、带沉孔膜片联轴器结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆（指带中间轴型式），不需润滑。
3、能准确传递转速，运转无转差，可用于精密机械的传动。JMI型膜片联轴器广泛应用于冶金、矿山、石油、化工、电力、船舶、起重运输、纺织、轻工、农机、印刷机械和水泵、风机、机床等行业的机械设备中传递动力。
4、补偿两轴线不对中的能力强，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大，允许有一定的轴向、径向和角向位移。
5、具有明显的减震作用，无噪声，无磨损。
6、传动效率高，可达99.86％。特别适用于中、高速大功率传动。
螺栓是膜片联轴器的重要核心部件，它的安装正确与否直接影响到产品的性能寿命和安全性，否则会造成一定的人力和配件的浪费。因此正确安装膜片联轴器螺栓方向是关键的一环，并且不要装反和丢下任何一个小零件，包括弹簧垫圈，才能使螺栓组件发挥它的优良性能，不会使膜片联轴器其它部件损坏。
首先，把螺栓从法兰盘小孔外侧穿入，再穿入膜片孔中（注意膜片的方向，膜片是由许多单个薄片由铆钉和铆钉垫圈，铆钉垫圈处应与缓冲套相接触，否则会影响铆钉组的使用寿命），再从法兰盘大孔外侧穿入套上缓冲套，弹性垫圈，拧上螺母紧固时要注意使螺栓不要转动，安装螺栓时一定要注意螺栓方向，不要随意安装螺栓方向，否则会造成膜片扭曲，长期运转会使膜片和螺栓配合段表面、半轴节小孔处的损坏。因为螺栓与法兰盘配合段表面是传递转矩非常重要的配合段，表面完好性直接影响使用性能。
JMⅡ型无沉孔基本型膜片联轴器是由几组膜片（不锈钢薄扳）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。
JMⅡJ型接中间轴型膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。
JN膜片联轴器是在JM系列后的一种结构变形。它扩大了JM系列的应用场合，使得在轴头间距较短的情况下，一样能够享受到JM系列膜片联轴器的安装方便、调节能力强和传动平稳的优良特性。
