 宁夏铝合金同步带轮
铝合金同步带轮用途及同步带轮优点

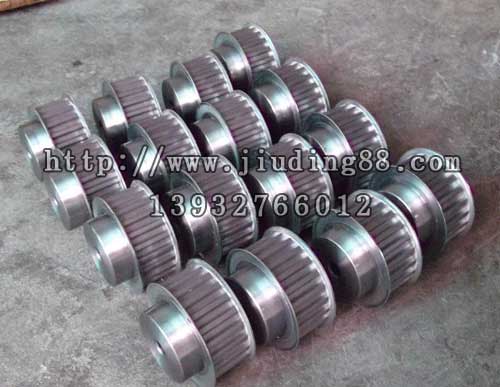

铝合金同步带轮传动是由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮所组成。运动时，带齿与同步带轮的齿槽相啮合传递运动和动力，是一种啮合传动，因而具有齿轮传动、链传动和平带传动的各种优点。
同步带轮的节圆直径计算：
Dp=p×Z/∏
Dp：节径
Z：齿数
∏：圆周率
同步带轮实际外圆直径计算：
De=Dp-2δ
Dp：节径
δ：节顶距
同步轮中心距及同步带节线长计算
L'：近似皮带节线长
C：两轴的中心距
Dp：大带轮的节径
dp：小带轮节径
中心距的确定
B=L–1.57(Dp+dp)
L：皮带节线长
铝合金同步带轮的用途：同步带轮允许在有污染和工作环境较为恶劣的场合下工作。如∶机械制造、汽车飞机、纺织、轻工、化工、冶金、矿山、军工、仪器、仪表机床、农业机械及商业机械传动中。
同步轮传动的优点有：同步带轮传动能缓和载荷冲击；同步带轮传动运行平稳、低噪音、低振动；同步带轮传动的结构简单，调整方便；同步带轮传动对于同步带轮的制造和安装精度不象啮合传动严格；同步带轮传动具有过载保护的功能；同步带轮传动的两轴中心距调节范围较大。皮带传动的缺点有：同步带轮传动有弹性滑动和打滑，传动效率较低和不能保持准确的传动比；同步带轮传动传递同样大的圆周力时，轮廓尺寸和轴上压力比啮合传动大；同步带轮传动皮带的寿命较短。各类机械设备的同步带轮的直径等尺寸都是自己根据减速比配的，根据工作转速与电机的转速自己设计。工作转速/电机转速=从动轮直径/主动轮直径*0.98(滑动系数)，如使用钢为材料的同步带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s，电机转速与同步带轮直径换算比，速度比=输出转速:输入转速=负载同步带轮节圆直径:电机同步带轮节圆直径。节圆直径和基准直径是一样的，直径-2h=节圆直径，h是基准线上槽深，不同型号的V带h是不一样的，YZABCDE，基准线上槽深分别为h=1.622.753.54.88.19.6。同步带轮节圆直径就是同步带轮节线位置理论直径,有点像齿轮的分度圆直径.一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到同步轮的外圆,在根据公式计算出节圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6。A或SPA的带轮最小外径尺寸为80mm，如小于该尺寸，特别是在高速的情况下，工业皮带容易出现分层及底部出现裂纹等毛病。SPZ带，小轮不小于63mm即可。同时要注意皮带安装的手法及张力，过小易打滑，过大易损坏皮带与轴承。
同步带轮传动是由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮所组成。运动时，带齿与带轮的齿槽相啮合传递运动和动力，是一种啮合传动，因而具有齿轮传动、链传动和平带传动的各种特点。
同步轮按材质可分为氯丁橡胶加纤维绳同步带，聚氨酯加钢丝同步带，按齿的形主要分为梯形齿和圆弧齿两大类，按带齿的排布面又可分为单面齿同步带和双面齿同步带。
