 三螺杆泵油田中使用
现阶段，国内大部分陆上油田已进入开发后期，油田开发初期未动用的薄、差油层如今开始开采。由于油藏的地理和环境因素限制，这部分新投产油井以定向井为主。三螺杆泵的诸多优点适用于油田中后期开采，所以在生产中需要将三螺杆泵举升方式应用于定向井中。而目前定向井螺杆泵系统的设计计算仍沿用直井的设计方法，下泵深度仅设置在造斜点附近，扶正器布置采用传统的均布法。实际上，螺杆泵采油系统在定向井中与在直井中存在较多差异，为建立适用于定向井螺杆泵采油系统的优化设计方法，本文展开了对螺杆泵在定向井中的通过性分析、抽油杆柱力学分析、扶正器优化布置等方面的研究。
借助三次样条插值描述井眼轨迹，建立定向井螺杆泵抽油杆柱力学模型，从轴向力、扭矩、弯矩三个方面对抽油杆柱进行力学分析，并分别从静强度和疲劳强度进行校核。提出扶正器优化布置方法，根据抽油杆柱强度、井眼轨迹、杆管尺寸限定的约束条件，对不同井段布置不同数目的扶正器，从而实现扶正器合理布置。
在不改变泵长的前提下，向泵体施加轴向力，使泵所在杆柱发生挠曲变形，以此提高泵的通过能力，分别建立简支梁单元模型和曲梁单元模型并分别计算，得到在特定条件下泵挂深度的最大允许值，对下入过程中的泵所在杆件进行压杆稳定、泵缸体强度、泵定子强度校核。
提出适用于定向井螺杆泵系统的优化计算方法，建立系统优化设计模型。将螺杆泵采油系统分为五个子模块，分别建立各个模块参数、设备数据库，利用VisualC#语言编制了定向井螺杆泵优化设计软件，实现对定向井螺杆泵系统的优化设计或评价。对于未投产井，根据油井参数和现有设备，得到油井设计方案，系统效率达到44.18%；对平均系统效率为21.88%的已投产井，分别通过改变转速、增加下泵深度、更换螺杆泵和复合调整的方式改变工况，均可提高系统效率，最高可提高33.06%。本文所做研究为油田后期开采提供了参考，为定向井螺杆泵系统设计提供了手段。
三螺杆泵作为一种常用的人工举升设备，其特点是投资少、设备结构简单、操作方便、节能效果明显，在当今世界各国油田生产中有着举足轻重的地位，特别是在油田开发中后期，是最主要的人工举升开采方式之一。近年来我国各油田都对螺杆泵举升方式进行了大规模的推广应用，仅大庆油田的在用螺杆泵井数就超过9000口，占大庆油田机采井总数的比例由2005年的5.0%增加到2010年的17.5。于此同时，随着国内螺杆泵生产水平和运行技术的提高，螺杆泵井的检泵周期也大幅度提高，这更加促进了螺杆泵设备在油田上的推广应用。
而现阶段，国内大部分陆上油田已经进入开发后期，油田开发初期未动用的薄、差油层如今已经开始开采。为提高单井产量，目前这部分新投产油井多数为定向井。因为螺杆泵的许多优点适用于油田中后期开采，所以在生产中不可避免的要将螺杆泵举升方式应用于定向井。

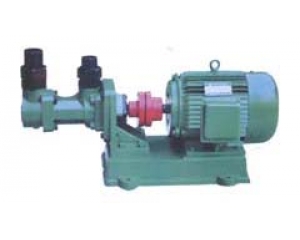

泊头市亚兴工业泵阀有限责任公司专业生产加工高粘度泵，保温齿轮泵，自吸式离心泵，三螺杆泵，沥青保温泵，圆弧泵，结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。广泛应用于国家石油、化工、船舶、电力。 |
