 铸造模具芯盒该如何清洗

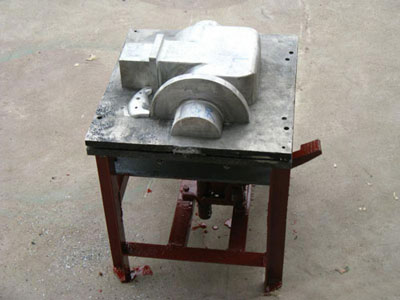

铸造模具如漏模机模具工艺流程是如何的？铸造模具工艺过程是：铸造模具经浸涂耐火粘结涂料，铸造模具烘干后进行干砂造型，振动紧实，然后浇入金属液使模样受热气化消失，最后得到与模样形状一致的金属零件的铸造方法；铸造模具铸造：利用铸造模具中现成的紧实振动台，通过振动电机产生的机械振动，使金属液在动力激励下生核，达到细化组织的目的，是一种操作简便、成本低廉、无环境污染的铸造模具方法。
目前国内外企业在芯盒清洗方面使用了多种清洗方法，下面给大家简单介绍一下铸造模具芯盒的清洗方法：
1、利用化学清洗剂清洗铸造模具的芯盒。
2、采用干球喷射法清洗铸造模具芯盘。
3、利用液体或固体喷砂机喷砂清洗铸造模具芯盒。使用液体喷砂机，压缩空气压力为0.5～0.7MPa，喷射距离为10～120mm左右为宜。清洗铸造模具的清洗介质选用粒度为90um的玻璃丸或0.125mm(120目)的白刚玉砂对芯盒进行清洗保养(或清除结垢)，一般情况下铸造模具芯盒定期清洗保养时间≤1—2min，而对于表面有树脂结垢的铸造模具芯盒清洗时间，视芯盒的大小、结垢厚度、形状复杂程度不同而定，通常在5—20min范围内可将铸造模具的芯盒垢物清除干净，而喷射时间对铸造模具芯盒的尺寸精度和表面粗糙度基本没有影响。
使用液体喷砂机和玻璃丸清洗铸造模具芯盒的工艺基本上能够将铸造模具芯盒表面较厚的树脂结垢清理干净，但对于较长时间没有清洗积垢很厚的沟槽处，却难于清除干净。
|
沈网警备案20040880号
