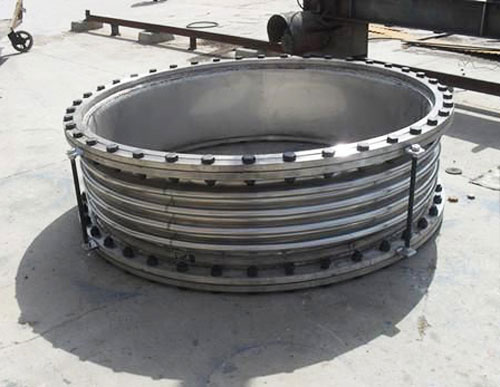

 金属波纹补偿器设计结构和自身特征
金属波纹补偿器作为泵用软联管应用在泵的进、出口管路上。在泵的进、出口管路上安装的通用型补偿器来补偿管路的热膨胀，减小管路热膨胀对泵的推力，或吸收泵运行产生的振动，当金属波纹补偿器设计的许用寿命较低时，不仅其子午向综合应力较高，环向应力也比较高，使波纹管局部很快进入塑性变形，导致波纹管失稳。波纹管的综合应力与其耐压强度由标准中给出的波纹管平面稳定性和周向稳定性的计算方法和评定标准可以看出，二者反映的均为强度问题。金属波纹补偿器用于设备与设备之间的连接，其作用是补偿两设万备之间管路的热膨胀，减小安装误差对设备产生的力，利便安装。采用弯管力平衡式波纹膨胀节能使设备不受内压产生的盲板力作用，改善设备的受力状况，设备轻易固定。
金属波纹补偿器的导流筒的长度一般不超过直边段或是接管部分，因为波纹管补偿器在正常工作的时候，若是压缩时，导流筒的长度超过直边段，就使得波纹管补偿器无法正常收缩，起不到补偿管道内的介质因温度变化而产生的轴向横向角向位移量。当工作介质为液体或蒸汽且向上流动时，导流管应设排液孔。当介质温度超过450度，导流筒材质应选择耐温不锈钢321材质，当介质温度超过600度导流筒材质应选择耐高温合金钢310S。合理选择导流筒的材质可以延长补偿器的使用寿命。流通介质为高强度冲刷力时，可以起到耐磨作用，降低了波纹管受介质冲刷的力度，延长金属软管使用寿命的作用，可以在波纹管补偿器里起到导流作用。
金属波纹补偿器具有很好的兼容性和适应性。金属波纹软管是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等的，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。
金属波纹补偿器与管道或设备采用对接焊连接时，两端应按图样要求开设坡口；当该产品与管道或设备采用法兰连接时，应按图样要求选配法兰，法兰的技术要求与应满足相应法兰标准的规定。在实际工作中，选错法兰时有发生，必须予以注意。补偿器设有导流筒时，在装配完成后，要标明内部流体的流动方向。若不标明，很可能安装时弄错方向，反而会增加流体阻力，操作中也可能引起较为强烈的振动，严重时会使导流筒脱落。两端面同轴度，两端面与轴线的垂直度要求与波纹管相一致。
金属波纹补偿器在我国的发展中越来越快，并且很多地方都使用，现在国家的发展也是离不开，随着科学技术和经济建设飞速发展，带动建筑施工技术的进步，从而对建筑物的使用功能和质量提出了更高要求。金属波纹补偿器作为高层建筑施工的重要组成部分，是一项复杂的活动，其中涉及到很多元素，比如：施工图纸、施工材料、资金使用、成本、工具、施工进度等，这就需要综合考虑人力等因素主要包括给排水系统、供暖系统、通风空调系统等施工工程，其完成质量的好坏，虽然不会对房屋建筑结构以及居住者的人身安全造成太大影响，但会直接影响到建筑物设备的安全运行，节能效果以及建筑物的使用功能等。随着世界经济的发展，新的领域的开发，膨胀节向大口径，耐高温、耐高压、耐腐蚀等方向发展，也相应带来了许多问题，需要对金属波纹补偿器进行进一步的研究，未来各国标准将出现同一趋势。
