 (1)聚苯乙烯泡沫塑料(EPS)夹芯板
①板材简介
EPS彩钢复合机夹芯板是以彩色钢板为面层，以阻燃聚苯乙烯泡沫板为芯材，用双组份聚氨酯作为胶结剂，经连续加热加压复合成型，定尺同步切割而成的夹芯板。它由5层材料复合而成，即彩色钢板一聚氨酯胶一聚苯乙烯泡沫塑料板一聚氨酯胶一彩色钢板。
EPS彩钢复合机夹芯板是80年代初由国外引进的技术，产品是正反面为平板，板间接口采用工型铝，作屋面时则采用将上表面相邻两边翻起，上盖彩板扣槽的方法。由于这种方法存在着耗用工型铝材，作屋面时防水不易作好，温差作用下板面易产生褶皱等问题，继而我国产生了承插口的板型。该种板型作屋面时上层板作成波形板，板间为波形板搭接。它是在解决了波形聚苯乙烯板的切割成型条件下产生的。
承插口板型省去了铝材，减少了施工环节，外观整齐简单。同时屋面板成波形，防水可靠，增大了板材钢度，避免了温差造成的上表面褶皱，加大了使用长度。
②EPS夹芯板芯材
聚苯乙烯泡沫塑料板(简称聚苯板)是以可发性聚苯乙烯珠粒为原料，经加热预发泡后在模具中加热成型而制得的，是具有闭孔结构的聚苯乙烯泡沫塑料板材。用于夹芯板聚苯板有些特殊的要求，如：芯材必须是阻燃型的；表观密度不小于18kg/m³，应能承受负荷的；聚苯板在夹芯板中起着保温隔热作用，因此其导热系数值入应不大于0.041W/(m·k)。
(2)聚氨酯泡沫塑料(PU)夹芯板
①板材简介：PU夹芯板是以彩色钢板为面层，以阻燃聚氨酯泡沫塑料为芯材，利用连续成型机，经对彩色钢板压型后在两板中间喷注聚氨酯，经密封加压将彩板与聚氨酯粘结成复合板材，即聚氨酯夹芯板。
因为聚氨酯是目前世界公认的保温、隔热最佳的化工材料，聚氨酯夹芯板突出的优点是其优良的保温隔热性能，同时由于聚氨酯芯材为液态注入2层钢板之间后，再固化加压成型，成型后的夹芯板，具有极好的整体性。
②PU夹芯板的芯材：聚氨酯泡沫塑料芯材是以多元醇/多异氰酸酯为主要原料，加入发泡剂和添加剂制成的闭孔结构的保温材料。在它们的化学反映过程中具有良好的粘结性能，熟化后与金属板复合成整体复合材。
(3)岩棉夹芯板
①板材简介

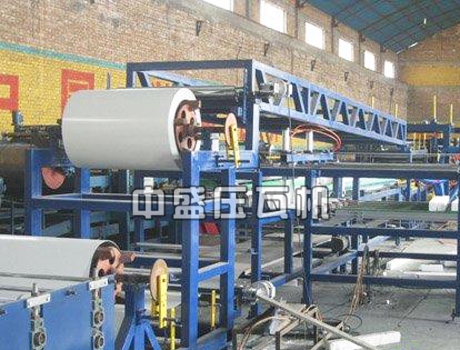

岩棉复合机岩棉夹芯板是以彩色钢板作面层，以非燃烧材料岩棉为芯材，用双组份聚氨酯胶为胶结剂，经连续加热加压复合成型，定尺同步切割而成的夹芯板。
岩棉夹芯板是90年代末期从国外引进的产品，是在单层金属压型板、压型板夹岩棉(玻璃丝棉)、聚苯乙烯夹芯板、聚氨酯夹芯板等一系列轻型建筑板材广泛应用的基础上，经过长期研究和不断改进而推出的最新型板材。充分吸收了以上各种轻型建筑板材的优点，通过现代化的工艺将其结合在一起，并充分发挥了岩棉芯材的独特性能，在防火、保温隔热、吸音隔声等方面都有着显著的功效，从而将夹芯板的应用拓展到一个更宽广的领域。
②岩棉板芯材
岩棉主要是由天然火成岩经高温熔融后，用离心力、高压载能气体喷吹并由酚醛树酯胶结成的板材。尽管彩钢复合板机岩棉板在自重、导热、压缩强度、吸水等性能上比聚苯和聚氨酯泡沫塑料的物理机械性能差，但是它具有可高达600℃的使用温度，不燃性A级的突出特点，因而扩大了夹芯板的使用范围，成为适用于防火等级要求高的建筑物的轻型板材。同时岩棉夹芯板对噪声传递有显著的消减作用，采用了岩棉屋面板后，雨水、冰雹对建筑物的屋面钢板冲击而引起室内声响，也明显减弱。通过测试，按照ISO717/82和UNI8270/7标准，选用密度为100kg/m³岩棉作芯材的夹芯板，隔声效果可达到RW=29~30dB。 |
沈网警备案20040880号
