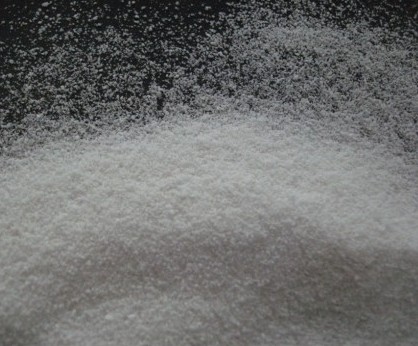

 珠光砂（膨胀珍珠岩）它是由玻璃质山岩经破碎及高温焙烧而成，呈白色圆珠状松散颗粒。无毒、无味，不燃烧，不腐蚀。由于它具有极低的导热性和可靠的化学稳定性，良好的充填流动性和极低的容重性。而被广泛的应用于工业，化工，洗手粉行业应用，建筑，农业，环保等领域应用。尤其在深冷工程中，及其他综合工程中具有其他绝热材料所不可替代的卓越性能。
珠光砂化学成分表：
|
成分 |
Sio2 |
Al2o3 |
Fe2o3 |
Cao |
Mgo |
K2o |
Na2o |
|
含量 |
75.42 |
14.26 |
1.01 |
1.72 |
0.37 |
4.01 |
3.26 |
|
|
珠光砂技术指标：
|
序号 |
指标名称 |
单位 |
性能指标 |
|
SP-50型 |
SP-60型 |
|
1 |
松散密度 |
Kg/m3 |
35～50 |
45～60 |
|
2 |
振实密度 |
Kg/m3 |
45～60 |
55～70 |
|
3 |
粒度（重量%比） |
1.2mm通过量 |
% |
1.2mm—0.154mm 不少于90% |
1.2mm—0.154mm 不少于90% |
|
0.154mm通过量 |
% |
0.154mm最大值10% |
0.154mm最大值10% |
|
4 |
质量含水率（重量%比） |
% |
≤0.5 |
≤0.5～1 |
|
5 |
安息角度（堆积高度100mm时） |
0 |
33～37 |
|
6 |
装填过程中密度的增加 |
手动 |
% |
≤25 |
|
风动 |
% |
≤35 |
|
7 |
导热系数在（常压温度在77K---310K平均值） |
千卡/米·时·度 |
0.022～0.025 |
0.024～0.026 |
|
8 |
使用温度 |
℃ |
-200～800 |
|
注：表中松散密度，振实密度为最大值。 |
|
|
|
|
|
|
|
|
| |
沈网警备案20040880号
