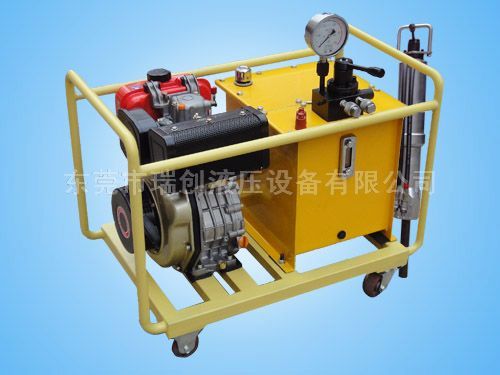

水泥膨胀剂与液压分裂机配合使用的工艺法一、作业环境: 山体剥离、边坡处理二、施工案例 中铁一局承建的深圳地铁一号线续建工程土建5标段,2010年8月在隧道开挖中遇“西丽红”花岗岩,工程部需对花岗岩进行快速拆除。三、施工条件 福建今年的台风暴雨超历史记录,连日的暴雨严重影响了地铁工程施工进度。地铁一号线路段主要是“西丽红”花岗岩、异常坚硬、施工难度巨大,地质条件复杂,禁止使用炸药爆破,诸多因素严重影响了工程的进度。四、施工工艺: - 设备:劈裂机1套、水泥膨胀剂、辅助工具千斤顶、铁锨、撬杠、大锤、手推车等若干。- 钻孔:孔径46mm,钻孔深度只用35cm(中间楔块伸出全长为41cm),孔间距50cm,分裂机作业时,为避免损伤中间楔块,要拔出适当高度。 - 分裂:每个孔洞的分裂只要十几秒钟。在异常的地方,还要换上加厚的反向楔块将裂隙扩大,再用分裂机分裂。 - 拆移:分裂完成以后,要及时用撬杠将大块的岩石拨开,或搬走最好,形成较大松散的临空面,以便下一个分裂作业。 五、效益对比(1)、施工难易程度
施工方法 |
施工经验 |
施工人员 |
施工安全 |
液压劈裂机 |
无需经验 |
1人(单人操作) |
无 |
膨胀剂 |
需一定经验 |
1人以上(团队配合操作) |
有喷浆危险、强碱性 |
(2)、施工环境要求
施工方法 |
孔内卫生 |
温度 |
保管 |
受限场合 |
液压劈裂机 |
无要求 |
无要求 |
同一般设备 |
无 |
膨胀剂 |
干净、无水 |
受温度影响 |
防潮 |
酸性、盐性场合、水下不能应用 |
(3)、施工效果
施工方法 |
静裂力 |
破裂时间 |
施工方式 |
工作量 |
液压劈裂 |
410吨 |
数秒 |
可持续进行 |
300M3 |
膨胀剂 |
50~100兆帕 |
1~48小时 |
间断进行 |
10 M3 |
(4)、施工成本
施工方法 |
计算方法 |
成本元/ M3 |
液压劈裂机 |
4KW×8小时×1元=32元(8小时破裂300 M3) |
0.1025 |
膨胀剂 |
20公斤/M3×2=40元(膨胀剂每吨2000元) |
40 |
(5)、综上所述,同膨胀剂相比,液压劈裂机具有施工更方便、适用环境更广泛、破碎效率更高、施工安全保障更好、使用成本更低的优点。液压劈裂机施工法是一种即将替代膨胀剂施工的更实用的施工方法。 |
