 不锈钢花管成型机采用国外先进的技术,可对不锈钢,铁,铝等管材进行加工，管径在（φ12－φ114毫米）,厚度(0.3~2毫米),具有加工质量好、成本低、效率高的特点，是加工各种管材花管的理想选择!
The stainless molten steel sparks tube shaper uses the overseas advanced technology, may to the stainless steel, the iron, tubing and so on aluminum carry on the processing, the caliber in (phi 12 – phi 114 mm), thickness ( 0.3~2 mm), has the processing quality well, the cost is low, the efficiency high characteristic, is processes each kind of tubing flower tube the ideal choice!

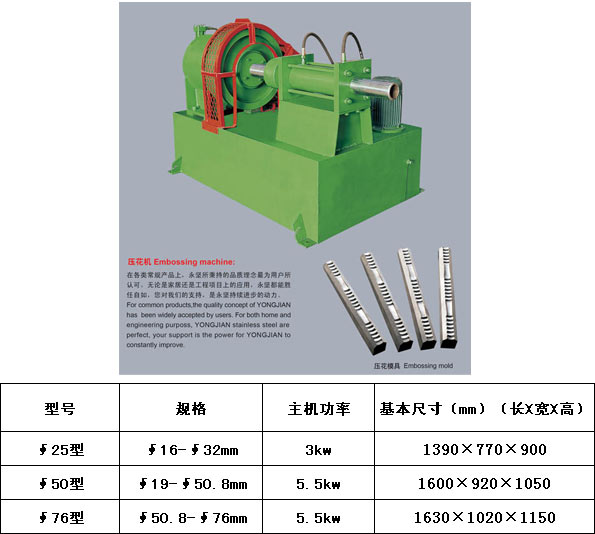

压花机主要基本参数：
Embossing machine parameter:
|
型号
数据 Model
Data |
花管机（压花机） |
|
25型（BG-06） |
50型（BG-08） |
76型（BG-09） |
114型（BG-10 |
|
模具尺寸（W×L×H）
Mold size (W×L×H) |
35×300×55 |
50×300×75 |
70×400×60 |
90×650×70 |
|
加工范围 （㎜）
Processing scope（mm） |
∮12—∮25 |
∮25—∮51 |
∮51—∮76 |
∮38—∮114 |
|
工件壁厚（㎜） Work piece wall thickness (mm) |
0.2—0.5 |
0.2—1.2 |
0.4—1.5 |
0.7—1.5 |
|
成形长度 （㎜）
Formed length (mm) |
290 |
290 |
360 |
600 |
|
成型时间（S/次）
Takes shape the time (S/1) |
3—12 |
3—20 |
8—30 |
10—40 |
|
减轻楔行程式（Ma） Reduces the wedge good formula (Ma) |
180 |
200 |
250 |
450 |
|
模具开闭量（Max） Mold make and break quantity (Max) |
28 |
30 |
40 |
50 |
|
主电机（KW）
Host motor power (kw) |
3 |
4 |
7.5 |
11 |
|
主轴转速（转/分）
The main axle rotational speed
|
300 |
200 |
200 |
200 |
|
主轴中心高度
Main axle center altitude |
800 |
800 |
800 |
900 |
|
设备总重（㎏）
Equipment gross weight (kg) |
≈1500 |
≈2300 |
≈3500 |
≈5000 | |
