 U型螺旋输送机的设计与应用
U型螺旋输送机广泛应用于粮食工业、建筑材料工业、化学工业、机械制造业、交通运输业等国民经济各部门中。螺旋输送机主要用于输送各种粉状、粒状、小块状物料，所输送的散粒物料有谷物、面粉等粮食产品，水泥、砂子等建筑材料，盐类、碱类等化学品，以及煤、焦炭、矿石等大宗散货。现有普通螺旋输送机使用的环境基本没有压力要求，当输送过程中伴有高压密封要求时，现有输送机由于没有密封性能，无法正常使用。高压密封螺旋输送机的设计任务。熔融还原纯氧炼铁是目前国际上一种新型炼铁工艺，在我国正处在试验阶段，其发展方向为逐步取代高炉炼铁。在这一炼铁工艺中需要1个散状物料输送设备。公司针对输送过程中伴有高压密封要求时现有输送机无法正常使用的缺陷，设计了一种高压密封螺旋输送机，它针对输送过程中伴有高压密封要求的特殊工况条件，通过自身的结构特点，在保证设备良好的气密封性的同时，解决了物料的导出、输送问题。
1、U型螺旋输送机设计条件及主要参数
输送物料为块煤、焦丁、溶剂；物料粒度为0~60mm；要求设备承受温度按200？考虑；物料输送过程伴有带压力高纯度高炉煤气，要求设备密封能力为0.3MPa；物料输送量5~25m3/h；物料综合密度为1.08g/cm；
3、要求设备驱动装置安全系数<3。针对设备的使用工况，本设备设计时要能满足以下要求。
1)设备结构尽量简单，需要方便安装、检修维护。
2)保证设备长时间在200环境中稳定工作，螺旋叶片需耐磨损、易更换。
3)保证在不拆卸设备的情况下方便各润滑点的润滑，使设备正常运转。
4)因输送过程伴有带压力高纯度高炉煤气，需要保证设备的密封能力。
2、结构介绍及工作情况

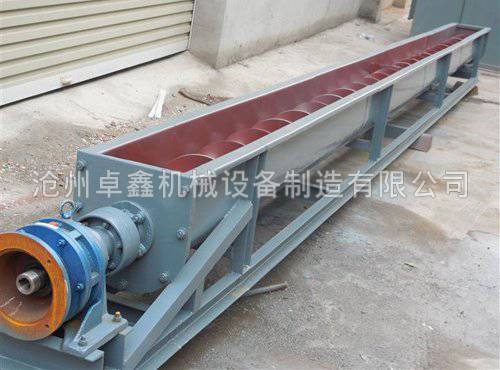

高压密封螺旋输送机主要由头部装配、装料口、机壳装配、中间轴承、螺旋轴、卸料口、尾部装配和驱动装置组成。
U型螺旋输送机设备工作时，首先由物料输送量确定变频调速电动机的输出转速，满足输送量的要求。设备由电动减速机驱动，带动螺旋轴旋转，旋转的螺旋轴推动物料由装料口向卸料口移动，完成物料的输送。
本文所介绍的高压密封螺旋输送机是自主开发该设备是由本公司自行设计、加工制造，同时在本厂进行安装调试。调试后设备可以很好地满足用户对设备的要求，气体密封处打压后密封性能良好，现设备已经发往用户现场，完成现场安装调试和空载试车，得到用户的肯定，只等项目全线热试。本非标设备的研制成功，填补了我国在此领域的技术空白。
