螺旋输送机设计参数的选择和确定
螺旋输送机是一种常用的不具有挠性牵引构件的连续输送机械。它是利用工作构件即螺旋体的旋转运动使物料向前运送，是现代化生产和物流运输不可缺少的重要机械设备之一，在国民经济的各个部门中得到了相当广泛的应用，已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。主要是用来运送大宗散货物料，如煤、矿石、粮食、砂、化肥等。在水泥工业部门，螺旋输送机主要用来输送水泥生产所需要的原料，同时还伴随进行一些工艺处理，如搅拌、混合等。螺旋输送机类型较多、结构差异大、设计参数多，并且各参数之间相互联系和相互影响，使得设计和选择工作复杂、难度大，尤其是一些主要参数，如果选择和组合不当，将会严重影响螺旋输送机的生产效率和工作性能。

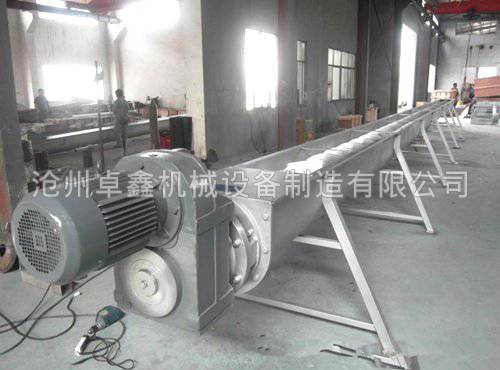

螺旋输送机工作原理
螺旋输送机主要分为水平和垂直螺旋输送机，可分别沿水平、倾斜或垂直方向上输送物料，这两种机型也是最常用的。螺旋输送机根据结构可分为双螺旋输送机和单螺旋输送机，后者使用较多。螺旋输送机的安装方式有固定式和移动式两种，大部分螺旋输送机采用固定式。水泥工业中的螺旋输送机主要用于原料的输送和混合，一般采用实体螺旋叶片、中间吊挂轴承、等螺距的单头普通螺旋输送机。它由一根装有螺旋叶片的转轴和料槽组成。转轴通过轴承安装在料槽两端轴承座上，转轴一端的轴头与驱动装置相联。料槽顶面和槽底开有进、出料口。其工作原理是：物料从进料口加入，当转轴转动时，物料受到螺旋叶片法向推力的作用，该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，才不与螺旋叶片一起旋转，而在叶片法向推力的轴向分力作用下，沿着料槽轴向移动。
螺旋输送机在输送物料过程中，物料的运动由于受旋转螺旋的影响，其运动并非是单纯的沿轴线作直线运动，而是在一复合运动中沿螺旋轴运动，作一个空间运动。设螺旋输送机的螺旋为标准的等螺距等直径、螺旋面升角为α的单头螺旋。当螺旋面的升角α在展开的状态时，螺旋线用一条斜直线来表示。下面以距离螺旋轴线r处的物料颗粒M作为研究对象，进行运动分析。
旋转螺旋面作用在物料颗粒M上的力为P，由于物料与叶片的摩擦关系，P力的方向与螺旋面的法线方向偏离了β角。β角的大小由物料对螺旋面的摩擦角ρ及螺旋面的表面粗糙程度决定，对于一般热压或用冷轧钢板拉制的螺旋面，可忽略其表面粗糙程度对β角的影响，即认为β＝ρ。P力可分解为法向分力P1，和径向分力P2。
物料颗粒M在P力的作用下，在料槽中进行着一个复合运动，既沿轴向移动，又沿径向旋转，既有轴向速度Vl，又有圆周速度V2，其合速度为V。当螺旋体以角速度ω绕轴回转时，距离螺旋叶片任一半径r处的O点物料颗粒M的运动速度可由速度三角形求解。叶片上O点的线速度Vo就是物料颗粒M牵连运动的速度，可用矢量OA表示，方向为沿O点回转的切线方向；物料颗粒M相对于螺旋面的相对滑动速度，平行于O点的螺旋线切线方向，可用矢量AB表示。若不考虑叶片摩擦，则物料颗粒M绝对运动的速度V。
螺旋输送机还分为：耐高温螺旋输送机，U型螺旋输送机，GL螺旋输送机，GX-A型螺旋输送机，GX型管式螺旋输送机，LC垂直式螺旋输送机，绞龙螺旋输送机，无轴螺旋输送机，管式螺旋输送机，垂直式螺旋输送机等型号产品。
应是螺旋面上O点的法线方向，可用矢量OB表示。由于物料与叶片有摩擦，物料颗粒M自O点的运动速度V的方向应与法线偏转摩擦角ρ。对V进行分解，则可得到物料颗粒自O点移动的轴向速度Vl和圆周速度V2。其中，Vl就是料槽中物料的轴向输送速度，而V2则是对物料输送的阻滞和干扰。
|
