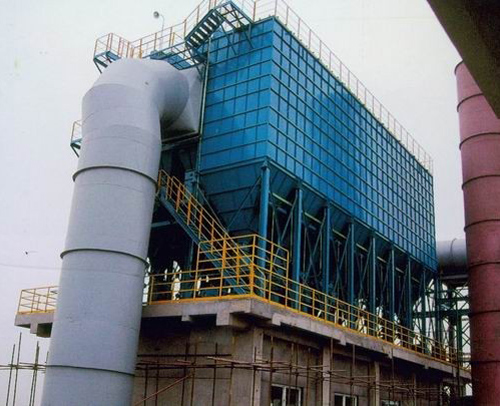

 大型长袋脉冲布袋除尘器工作原理及设计介绍
大型长袋脉冲布袋除尘器工作原理：
除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
脉冲长布袋除尘器系列设计：
一、气箱脉冲布袋除尘器按滤袋不同直径、每室滤袋的不同布置、过滤面积的不同，分成三种不同的系列，以室为单位组合成排，分成单排列和双排列。
1、分单排和双排，滤袋尺寸为130X6000。脉冲喷吹压力可为低压(0.2-0.3Mpa)，亦可为高压(0.4-0.5Mpa)，由用户选用。
2、只有双排布置，滤袋尺寸为130X6000。脉冲喷吹压力一般设计为低压(0.2-0.3Mpa)。
3、只有双排布置，滤袋尺寸为160X6000。脉冲喷吹压力为高压(0.4-0.5Mpa)。如用户有特殊要求，亦可按用户意见设计特殊型。
二、大型长袋脉冲布袋除尘器进口粉尘浓度一般允许为50g/Nm3以下，如有特殊要求，可按用户要求设计。
脉冲长布袋除尘器的选用：
1、过滤速度的选择过滤速度是除尘器选型的关键因素，应根据烟尘或粉尘的性质、应用场合、粉尘粒度、粘度、气体温度、含水份量、含尘浓度及不同滤料等因素来确定。
当粉尘粒度较细，温、湿度较高，浓度大，粘性较大宜选低值。如≤1m/min；反之可选高值，一般不宜超过1.5m/min。对于粉尘粒度很大，常温、干燥、无粘性，且浓度极低，则可选1.5～2m/min。
过滤速度选用时，应计算在减少一室（清灰时）过滤面积时的净过滤风速不宜超过上述数值。
2、过滤材料应根据含尘气体的温度、含水份量、酸、碱性质、粉尘的粘度、浓度和磨啄性等高低、大小来考虑。
一般在含水量较小，无酸性时根据含尘气体温度来选用，常温或≤130°C时，常用500～550g/m2的涤纶针刺毡。<250°C时，选用芳纶诺梅克斯针刺毡或800g/m2玻纤针刺毡或800g/m2纬双重玻纤织物或氟美斯﹝FMS﹞高温滤料（含氟气体不能用玻纤材质）。当含水份量较大，粉尘浓度又较大时，宜选用防水、防油滤料（或称抗结露滤料）或覆膜滤料（基布应是经过防水处理的针刺毡）。当含尘气体含酸、碱性且气体温度≤190°C，常选用莱通（Ryton聚苯硫醚）针刺毡。气体温度≤240°C，耐酸碱性要求不太高时，选用P84（聚酰亚胺）针刺毡。当含尘气体为易燃易爆气体时，选用防静电绦纶针刺毡，当含尘气体既有一定的水份又为易燃易爆气体时，选用防水防油防静电（三防）绦纶针刺毡。
3、控制仪，脉冲布袋除尘器清灰。
