 改进旋启止回阀结构与5大知识点
在原旋启止回阀阀瓣上增设缓闭副阀。副阀安装在主阀阀瓣下侧或两侧且用螺纹联接，介质正常流动阀门开启时，介质压力将副阀打开，介质通过副阀小孔流入主阀出口端，使主阀进水口端卸压，主阀阀瓣开启，主阀前后压力趋于平衡；介质逆流时，旋启止回阀的主阀阀瓣在逆流介质作用下快速关闭，而副阀阀体上部为缓冲缸，副阀阀盖旋入阀体上部其盖上有一小孔，副阀阀瓣与其活塞杆空套有一定间隙，活塞与缓冲缸之间采用O型橡胶圈密封，活塞下部与阀瓣之间为平面密封；当副阀阀瓣随主阀阀瓣关闭而关闭时，因副阀阀盖小孔的作用，介质通过小孔逐渐流入副阀缓冲缸上腔体，一部分介质通过副阀阀瓣与活塞杆之间的间隙倒流，故副阀活塞是缓慢关闭的。该旋启止回阀结构主阀的关闭相当于快关阶段，副阀的缓慢关闭相当于慢关阶段，依据泵站机组水力和机械过渡机理说明该结构设计能有效地防止水锤升压。
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

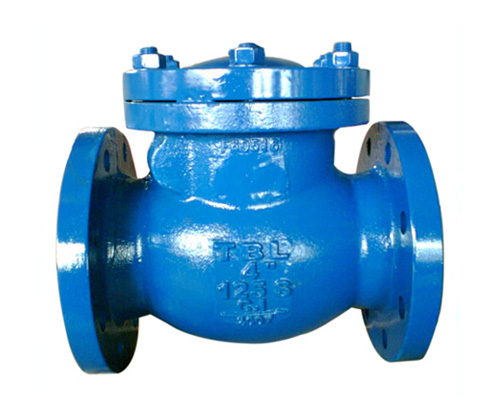

旋启止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
旋启止回阀分为：碳钢旋启式止回阀，不锈钢旋启式止回阀，德标旋启式止回阀，内螺纹旋启式止回阀，国标旋启式止回阀。
旋启止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。
旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
微阻缓闭止回阀(HH44X)是旋启式止回阀的一种特殊品种，它通过缓闭的形式减小水锤压力。微阻缓闭止回阀(HH44X)是一只普通旋启式止回阀，但其阀瓣的摇杆轴较粗较长，穿出阀体之外，通过连接机构与分置两侧的油缸阻尼器相连，连接机构由摇臂、滑叉和横销组成。
消声缓闭止回阀(HH42X-16)在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳、确保宾馆、住宅环境安静，并具有节能的效果。
静音式止回阀(DRVZ)主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声。具有静音关闭的特点。
