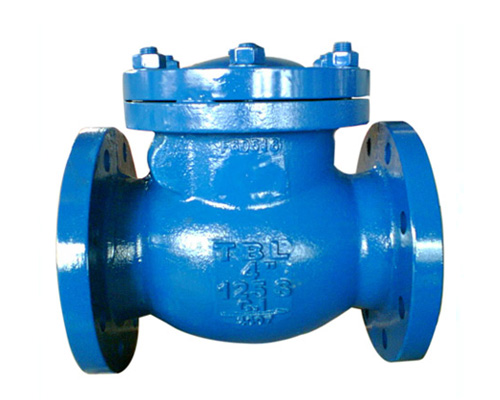

 旋启止回阀
旋启止回阀结构特点与使用特点
旋启止回阀结构特点：
1、旋启止回阀结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8；
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20；
3、旋启止回阀阀瓣关闭快速，水锤压力小；
4、水平或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。
旋启止回阀分为：碳钢旋启式止回阀，不锈钢旋启式止回阀，德标旋启式止回阀，内螺纹旋启式止回阀，国标旋启式止回阀。
旋启式止回阀的使用特点：
(1)旋启止回阀使用寿命长，运行平稳，安全可靠，密封性能好。由于球形止回阀没有轴与轴套间的转动件，因而没有磨损。它的密封是靠胶球来实现的，胶球制造精度比较高，密度分布均匀，因而无论开启或关闭都是在水流方向的作用下，自动进行，在胶球的弹性的作用下，密封性能好(因胶球的直径是阀座的1.3倍)。
(2)阻力系数小。由于是球形阀，因此当水流通过时不产生阀瓣与阀座的转折角，减少了许多水头损失，经初步测算球型止回阀的阻力系数只及旋启式止回阀的1/4(即分别为ξ=0.24和ξ=0.87)。球形止回阀水流呈流线型，运行平稳，损失必然少。
(3)吸震和减震效果好，有一定的缓冲作用。这是因为胶球的胶层比较厚，有很好的弹性，因而具有吸震和减震的效果，其次胶球的比重为0.8，比水小，所以当水泵开启，胶球在水流的作用下靠浮力运行到球罩的右端，不会因水流的速度而产生冲击。当关闭时胶球因水流方向的改变，回向左端，同时由于各个球的位置布置不一样，关闭有先后，这样可避免水锤的产生。
(4)旋启式止回阀对水质要求不严。即使水中的悬浮物较高，胶球的密封性也很好。
消声缓闭止回阀(HH42X-16)在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳、确保宾馆、住宅环境安静，并具有节能的效果。
静音式止回阀(DRVZ)主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声。具有静音关闭的特点。
三合一止回阀(JLH)主要用于水泵出口或其它防止液体倒流的管道，可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音，是止回阀的更新换代产品。安装了加速关闭弹簧，利用快关原理防止水锤的产生，防止介质倒流，达到静音关闭；装有开度指示器，通过调节开度，可以调节水泵的输出量；关闭阀杆，可起到截止阀的作用。
