 铜包钢绞线的长度与种类
介绍铜包钢绞线的表面处理，一般情况下，铜包钢接地线的表面应涂黑漆。如果因建筑物的设计有具体要求，需涂其他颜色，则注意铜包钢接地线应在连接处及分支处涂以各宽为15毫米的两条黑带，且间距为150毫米。对于中性点接于接地网的明设接地导线可涂以紫色带黑色条纹，在接地线引向建筑物内的入口处。

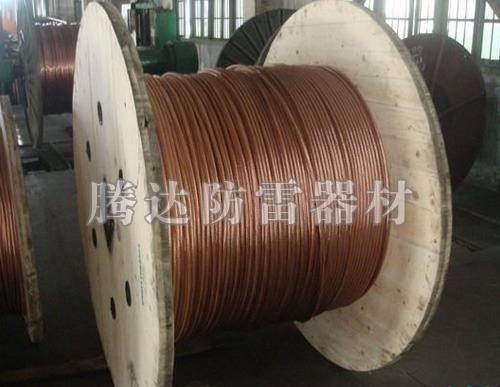

铜包钢绞线是以优质低碳钢材为芯，经镀铜加工而成的新型复合材料，该产品既有钢的强度和韧性又有铜的导电性能，可焊性和耐腐蚀性，尤其是在比较大浪涌电流下，由于趋肤效应随着电流强度的增加而增大，因而铜包钢线的导电性能可与同截面积的铜线相比拟。具有比重轻、节铜材、造价低等优点，是传统铜线的换代产品。广泛用于电力、通讯、石油化工等行业的接地导体。铜包钢线长度为一般100米/盘，最长为1000米/盘。
铜包钢绞线由一定根数的铜包钢单线绞制而成，广泛应用于高频同轴电缆、钢络通信、电气化铁路、地铁轻轨、铁路、机场、网络通讯等场所的防雷接地、防静电接地、保护接地、电力和石化系统的接地线等。
铜包钢绞线分为两类，一类是铜包钢绞线，是由一定根数的铜包钢单线绞制而成，通常是3，7，19，37，61股；另一类是铜包钢铜绞线，是由一定根数的铜包钢单线以及铜线绞制而成，股数一致，但组合结构变化多样，多参照ASTMB229的结构设计。
铜包钢绞线厂介绍相关的技术标准目前以美标为主，通常引用ASTMB227，ASTMB228，ASTMB229，ASTMB910，性能包括：导电率（电阻率、电阻或铜层厚度），抗拉强度，截面面积（股数以及单线直径），绞距，弹性模量，延伸率，状态（H硬态，HS超硬态，A退火软态），包装要求等。美标截面表达方式为7*No.7，前一位表示股数，No.表示AWG线规，后跟线规编号，美标以30%和40%导电率两类为主，AWG线规在ASTM中有对应inch单位，按照1inch=25.4mm换算公制，出口铜包钢绞线按要求应通过CIQ商检程序；国内截面面积主要有35mm2，70mm2，95mm2，120mm2，150mm2，185mm2，240mm2，300mm2，国内导电率以20%和25%为主。节距方面，一般是总完成直径的15-20倍之间，国际标准显示，3股绞线节距一般是14-20倍之间，理想状况是16.5倍；7股和19股一般是10-16倍之间，理想状况是13.5倍。完成直径按照经验数据，是√股数*1.15*单根直径（单线<0.3mm）以及√股数*1.25*单根直径（单线>0.3mm），总截面积可以粗略估算为单根截面积*股数，实际要比计算出的截面积略大。3股绞线是交叉型，在一个节距内展开，看到的是斜向排列的三根单线；
7股以上的绞线正中间一根笔直，但周围也是交叉型，在一个节距内展开，看到的也是斜向排列的单线，原理参照中学立体几何讲到的蚂蚁爬圆柱体表面的基本原理。
