 矩形波纹补偿器
矩形波纹补偿器简介与应用范围

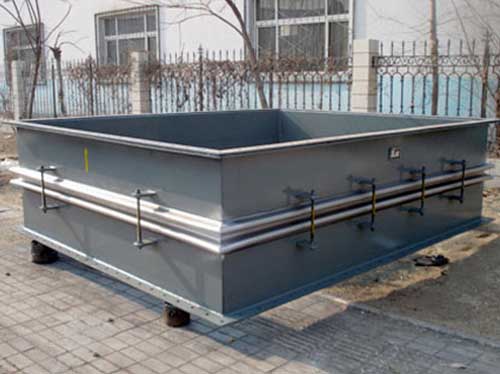

矩形波纹补偿器(JX型)：
1.在管道穿越基础梁或地下室墙的时候，为了避免基础的沉降对管道的压力，需要安装矩形补偿器。
2.在热力管道过长的情况下，需要安装矩形补偿器来减小'热涨冷缩'对管道的拉伸。
矩形补偿器实现的方法：用4个90度弯头（金属管），或者8个45度加直接头。
热变形计算
计算公式：X=a·L·△T
x管道膨胀量
a为线膨胀系数，取0.0133mm/m
L补偿管线（所需补偿管道固定支座间的距离）长度
△T为温差（介质温度-安装时环境温度）
矩形波纹补偿器(JX型)安装和使用要求：
a补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
b对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
c需要进行"冷紧"的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
d严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
e安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
f管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
g补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
h水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM；
i水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
j与补偿器波纹管接触的保温材料应不含氯。
泊头市新雨环保设备厂专业生产销售波纹管补偿器，注填式补偿器，除尘骨架，除尘布袋，无约束波纹补偿器，直埋式波纹补偿器，套筒式波纹管补偿器，注填式套筒波纹管补偿器，注填式波纹管补偿器，非金属高温补偿器，非金属波纹管补偿器等产品，属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
|
