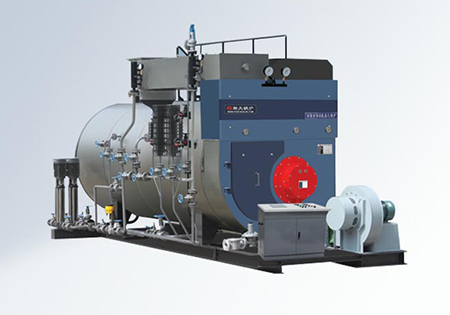

 天燃气导热油炉的口段烟道的组成由分配集箱、下集箱、管组、上集箱组成。
天燃气导热油炉给水从天燃气导热油炉筒引出入分配集箱，为了使集箱各部位温度不出现偏差，分配集箱与下集箱进水采用分散下降管引入，水进入下集箱后分散进入132根φ42×4无缝钢管和6mm厚扁钢组成的节圆为φ2400mm的圆形烟道受热面，然后产生汽水混合物进入上集箱，由上升管引入锅筒。
为使集箱避开火焰区，管束低部为U型弯管，炉口段烟道与水平夹角为55度。为了防止烟道发生变形，在烟道上适当位置设置有加固环。
其与燃气轮机配合，燃气轮机的排气(温度约在500～600℃）进入余热锅炉，加热受热面中的水，水吸热变为高温高压的蒸汽再进入汽轮机，完成联合循环。
各个烟道之间均用法兰连接。
1、天燃气导热油锅炉活动烟罩：
给水分配集箱由配水集箱和连接管组成；锅炉给水从锅筒引出由下降管引出入给水集箱，为了使集箱各部位温度不出现偏差，给水分配集箱与下集箱进水采用多根分散下降管引入。
汇集集箱由出水集箱和连接管组成，为了使集箱各部位温度不出现偏差，汽水混合物由多根连接管引入出水集箱，再由上升管引入锅筒。
活动烟罩管组由上集箱、下集箱、管组组成，上下集箱间用180根φ45×5无缝钢管连接，管间用扁钢焊接组成下部烟罩。
由于工艺的原因，活动烟罩经常需要上下移动，活动烟罩和炉口段间就存在间隙，为防止高温烟气向外泄露，在活动烟罩上部制作水封槽，采用水封的形式进行密封，为防熔渣溅入密封槽，在密封槽端部设置有挡渣板，为便于清理水箱中的杂物，在水封槽上还开设有清理手孔。
2、天燃气导热油炉下料管：在炉口段烟道上设有下料管，下料管由管束、上下集箱、防磨板组成。
ZG系列针形管余热回收装置，是专为烟气余热回收而设计的专用高效节能产品。采用针形管强化热元件扩展受热面，水管烟侧的受热面可大大增加，同时烟气流经针形管表面时形成强烈的紊流，起到提高传热效率和减少烟灰积聚的作用。该余热回收装置具有结构简介、热效率高、运行寿命长、安全可靠、运行寿命长、安全可靠、维护方便等优点。
