铁底板维护保养技巧与误差测算
1、为了防止铁底板发生的变形，在吊装铸铁平台时，要用四根同样长度的钢丝绳同时挂住铸铁平台上得四个起重孔，将铁底板平稳吊装在运输工具上。
2、将铁底板支承点垫好、垫平，保证每个支撑点受力均匀，保证整个铸铁平台平稳。
3、铁底板使用时要轻拿轻放工件，不要在铸铁平台上挪动比较粗糙的工件，以免对铸铁平台工作面造成磕碰、划伤等损坏。
4、为了防止铁底板整体变形，使用完毕后，要将工件从铁底板上拿下来，避免工件长时间对铁底板重压造成铸铁平台的变形。
5、铁底板应安装在通风、干燥的环境中，并远离热源、有腐蚀的气体、有腐蚀的液体。
6、铁底板按国家标准实行定期周检，检定周期根据具体情况可为6-12个月。包装：铁板包装和木制包装两种形式，平台表表用塑料膜封装，这种包装适于平板内陆运输，并有良好的防潮、防震、防锈和防野蛮装卸等保护平板的措施，以确保安全运抵现场。

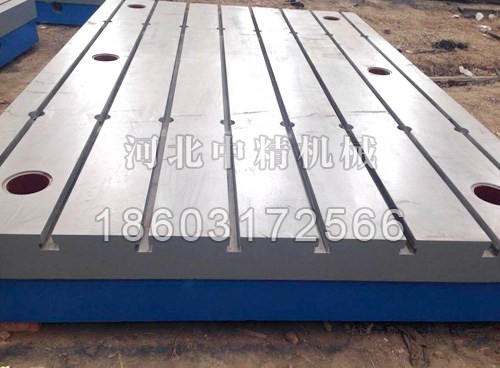

铸铁试验台架采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等，是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。
铁底板可以用于检验机械零件平面度、平行度、直线度等形位公差的测量基准，也可用于精密零件的划线和测量、实验、铆焊、焊接、基础、工作台等，铁底板工作面采用刮研工艺，工作面可以设计圆孔、长方孔、方孔、T型槽、U型槽、V型槽。
平面度误差是指被测实际表面对理想平面的变动量。在确定变动量大小时，理想平面相对于实际表面的具体方位起着决定性作用，不同方位的理想平面与实际表面上各点的距离是不同的。用于确定理想平面方位的几个方法
1、最小条件原则用两个平行的理想平面包容实际表面，并使两理想平面间的距离为最小，此最小距离为平面度误差值。
2、环线法原则利用测量闭合环的平差原理，使各被测点平差后的新位置到测量基面的距离变为各点相对于理想平面的距离。这时理想平面就是通过原点的自然水平面。
3、三点法原则规定理想平面通过实际表面上相距最远且不在一条直线上的三点形成的平面为评定基面，以各测点距此平面偏差中最大值与最小值之差为所求被测铸铁平板表面的平面度误差值。
4、最大直线度原则以实际表面任一截面最大直线度误差作为平面度误差值。
5、贴切原则用一个理想平面与实际表面相切，且与实际表面之间的最大距离为最小，此距离为平面度值
6、最小二乘方原则将一个理想平面按实际表面的趋向，置于实际表面的中部，并使实际表面上各点到理想平面的距离平方和为最小，以这个最小二乘方中心平面作为评定基面，各测点对此平面偏差中最大值与最小值之差为被测铸铁平台表面平面度误差值。
7、对角线原则以通过被测表面的一条对角线而平行于另一条对角线的平面作为评定基面，各测点对此平面偏差中最大值与最小值之差为被测面平面度误差值。
