产品简介
博耐斯压差旁通阀主要应用于空调系统供\回水之间,使供\回水之间的压差于一固定值,提高系统的利用率,降低噪音,以及防止过大压差对系统设备的损坏,其主要由主阀及压差导阀组成.
压差旁通阀工作原理

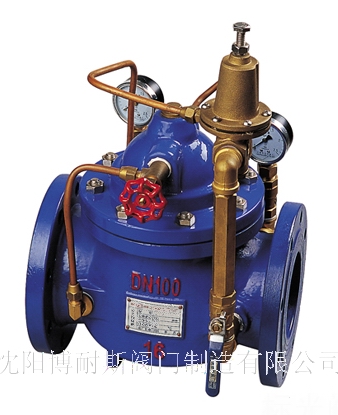

800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过合理设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程.024-62657366
压差旁通阀安装
1. 压差旁通阀就小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面
2. 安装前的检查：在装卸到目的地后，首先按说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
3. 安装前应清理管道中的杂物，检查相应的法兰与阀门的法兰压力等级，公称通径相一致，以保持管路畅通。
4. 在压差平衡阀前后，应安装两只闸阀，以检测及维修时使用
5. 压差向导阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回之间的压差，为安装使用的方便，可在感应管道上装上小球阀。
使用说明
1. 使用前先检查所有闸阀、球阀、针型阀是否在全通状态
2. 观测供/回水之间的压力，根据压差值调整压差向导阀，拧开向导阀之上的顶帽，用活动扳手旋转顶部螺杆，从上往下看，顺时针旋转，时压差增加，逆时针旋转时压差减小，根据所需的左值进行旋转，当压差达到目的所需要求时，拧上顶帽，些时压差就会保证在设定的压差值，而不论管道的压力变化如何。
3. 主阀的动作速度可由针阀进行调整，当顺时针旋转时动作减慢，当逆时针旋转时动作加快，正常情况下，针阀已设定好，而不需要进行调整。
沈阳博耐斯阀门制造有限公司生产的水力控制阀有：100X遥控浮球阀、200X减压阀、300X缓闭式逆止阀、400X流量控制阀、500X泄压/持压阀、600X水力电动控制阀、AX742X安全泄压/持压阀、ZAY741X减压阀、F745X水泵控制阀、ZF745X水力摇控浮球阀、JH745X多功能水泵控制阀、YQ98004过滤活塞缓闭止回阀、ZJD745X水泵控制阀、800X压差旁通阀、H142X液压水位控制阀、Y42SD减压稳压阀、200P减压阀、ZYC自力式压差控制阀、ZLF型自力式流量控制阀、水锤吸纳器、微电子除垢仪等。材质：不锈钢、铸纲、铸铁、锻钢、铝合金、A105、316、304。产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。
