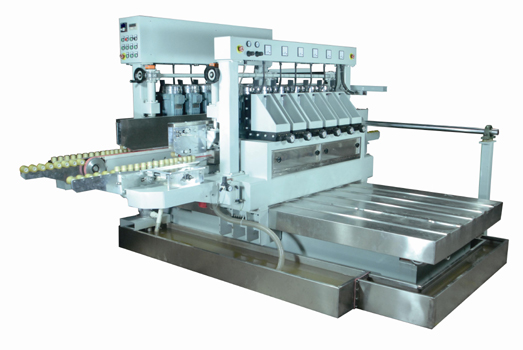

 ◆ 连续对平板玻璃的双直线平行圆边快速磨削加工；
◆ 采用双直线导轨、双滚珠丝杆的高精度传动结构；
◆ 玻璃中间托架移动轻便；
◆ PLC控制，自动监控、检测、报警、诊断；
◆ 变频调速控制，传送平稳；
◆ 人机界面设定加工参数后，自动调整；
◆ 所有对称磨头组均可单独启动和关闭（也可单独关闭活动边磨头组）；
◆ 抛光轮自动补偿，抛光效果稳定，磨轮损耗少；
◆尺寸超小，精度超高，抛光超亮。采用20mm传送皮带最小可加工68mm宽玻璃，皮带宽寿命长玻璃传送平稳，玻璃平行度和对角线精度高，抛光效果好；
◆ 整机结构先进，采用名牌和高精度的零配件，装配工艺精良，性能稳定，操作简便。
主要技术参数
传送皮带宽度与最小输出玻璃宽度: 20mm→68mm/25mm→78mm/35mm→100mm/50mm→140mm
加工玻璃厚度: 2~32mm
单边最大磨削量: 3mm
平行误差: ±0.1mm/m
对角线误差: ±0.5mm/m
宽度定位误差:±0.05 mm
厚度定位误差:±0.1 mm
抛光度:家具级
崩边现象:无
活动边移动速度:750mm/min
玻璃传送速度:0.5 ~6.5m/min
气动工作压力:0.7Mpa
总功率:(4+2.2x磨头数)Kw
电 压 / 频 率:380V/50Hz
接地方式:第三种接地
配线方式:三相四线制
工作台高度:900mm
长:(250+10x磨头数)cm
宽: (130+最大宽度)cm
高:180cm |
