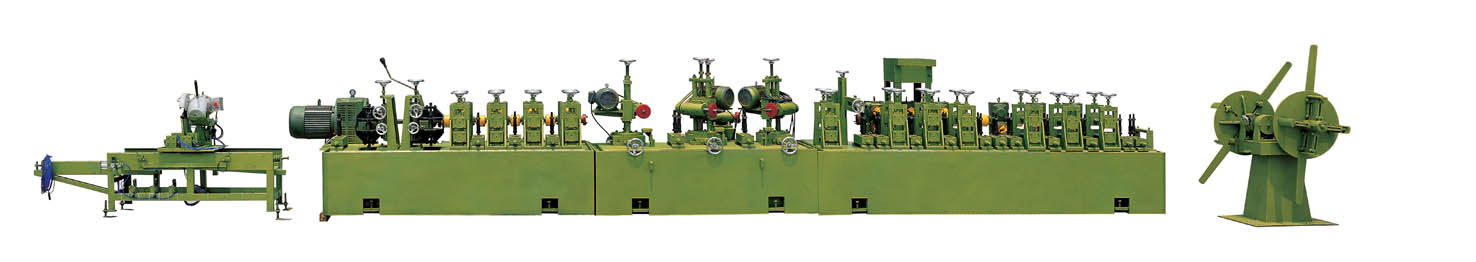

 主要用于装饰用不锈钢及碳钢管的生产(圆管、方管、异形管).加工流程：开卷、成型、焊接、打磨、定径、校直、定尺、切断。由于不锈钢成型、焊接技术的成熟，不锈钢装饰管在很多领域得到广泛应用（如家具、家装、电器、市政环卫、汽车等行业）。
一，设备参数
1．制管范围（管径）：
a,30机（制管范围Φ6～Φ25, 最大壁厚δ≤1.2）
b,40机（制管范围Φ9.5～Φ50.8, 最大壁厚δ≤2.0）
c,50机（制管范围Ф25～Ф76, 最大壁厚δ≤2.5）
d,60机（制管范围Ф50～Ф114,最大壁厚δ≤3.0）
e,80机（制管范围Ф76～Ф168；最大壁厚δ≤4.0）
f,100机（制管范围Ф114～Ф219；最大壁厚δ≤5.0）
2．制管调速范围：≤18M/min；
3．驱动电机（单/双电机，YCT调速/变频电机）：
单5.5KW， 双4KW（小40机）
单7.5KW， 双5.5KW（40机）
单11KW， 双7.5KW（50机）
单18.5KW， 双11KW（60机）
单36.5KW， 双11KW（80机）
单45KW， 双22KW（100机）
4．电源：3相380V 50Hz
二，设备组成
1．双向回旋式上料架一套；
2．成型机组：
（1）进料导向支架两组；
（2）立式支架共六组，主轴采用40Cr经过调质、高频淬火高频、精磨、镀铬处理。支架采用HT200材料;
（3）卧式支架共七组，主轴采用40Cr经过调质、高频淬火高频、精磨、镀铬处理。支架采用HT200材料
（4）减速波箱传动系统一套；
（5）驱动电机一台；
（6）机座一套；
（7）采用万向传动轴联接;
（8）一个变档变速器传动;
3．焊接系统：（用户自备）
（1）单枪带高频起弧器的氩弧焊机一台套；
（2）机座一套；
（3）焊接装置（用户自备），焊机为DC-500(600)，厚度3mm以上配等离子焊机，焊接支架适配TIG直柄氩弧焊枪，焊接平台上预留焊机接地线接头(M16)。
4．外焊缝打磨装置：
（1）打磨头共三组；
（2）卧式支架共三组；
（3）机座一套；
5．清洗水循环装置：
（1）水循环系统一套；
6．终定径和校直机组：
（1）立式支架共四组；
（2）卧式支架共四组；
（3）校直头一组；
（4）减速波箱传动系统一套；
（5）驱动电机一台(双电机有,单电机无)；
(6）一个变档变速器传动(双电机有,单电机无);
（7）机座一套；
7．钢管自动定尺切断系统：
（1）气动控制系统一套；
（2）切割头一套；
（3）切割推车一套；
8．成品落料架一套：
9．电气控制系统：
（1）制管机电气控制系统一套；
（2）制管机主驱动电机YCT控制系统一套；
（3）总停按钮。 |
