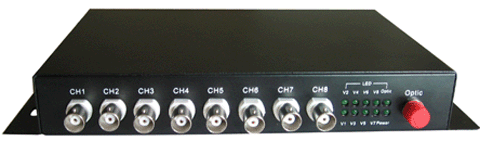

型号:MS-9008VADE |
光学特性
|
以太网参数 |
输出/输入波长 单模 1310/1550nm
多模 850/1310/1550nm
CWDM 1270～1610nm
发射功率 0dBm～-5dBm，
-8dBm～-15dBm
接收灵敏度 优于-36dBm |
以太网协议 符合IEEE802.310/100Base-T
网络速率 10/100M自适应
接口端子 RJ45 |
视频特性
|
数据 |
视频通道数 8 (可定制)
采样频率 15MHz
采样编码 8bit/10bit
输入输出 1Vp-p 75欧姆
输入过载电压 1.5Vp-p 75欧姆
输入带宽 5Hz～8MHz
微分增益 ≤1%
微分相位 ≤1°
S/N（信噪比） ≥71dB（加权） |
通道数 0-8路 双向可选
数据格式 RS-232/422/485(2线或4线)/曼
码可选
波特率 RS-232 115.2kbps/300kbps
RS-422 115.2kbps/300kbps
RS-485 115.2kbps/300kbps
误码率 10-13
数据端子 凤凰端子 |
音频特性
|
系统参数 |
通道最大数 0-8路 双向可选
双向采样频率 48KHz
采样编码 24bit
输入阻抗 驱动10K或是600欧姆
额定电平 0dBm
频率响应 20～23kHZ 1dB
信噪比 ≥78加权 |
MTBF （平均无故障工作时间）大于10万
小时
系统误码率 优于10-13
指示灯 系统运行指示灯
光链路指示灯
视频、数据、音频指示灯
以太网指示灯 |
电话音频（可选）
|
机械特性（可选） |
阻抗： 600欧姆
音频范围： 300-3400Hz |
独立式尺寸（长*宽*深）
205mm *135mm *33mm |
电气特性
|
环境特性 |
独立式供电 5 V DC
短路保护
热插拔
电源接口 凤凰端子
功耗（独立式） 最大8W |
工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
工作湿度 0~95%无冷凝
电磁兼容性 符合GJB151A-97、SC标准 |
